YTT-150型差動遠傳壓力表產品詳細說明：

用途說明：
YTT-150型差動遠傳壓力表是二線制本質安全型防爆儀表，用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。儀表帶上阻尼器后，可測量脈動、沖擊、突然卸荷介質的壓力。帶上隔膜部分后，可測量大粘度、有腐蝕性介質的壓力。本儀表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性的4~20mA直流信號。可以與DDZ-Ⅲ電動單元組合儀表中的顯示、記載、調節儀表聯用，組成自動記錄、調節、控制等系統。適用于石油化工、冶金、電站、輕工業等部門使用。
本儀表符合GB3836.4-83《爆炸性環境用防爆電器設備本質安全型電路和電氣設備“！” 》有關要求，并經防爆檢驗單位鑒定取得防爆合格證書。

主要技術指標：

1、測量范圍：見型號規格表
2、輸出信號：4~20mADC.二線制
3、精度等級：1.6級
4、負載電阻：250Ω~350Ω
5、防爆標志：ibⅡCT5
6、供電電源：直流24V+10%、-15%（本質安全型經ISB5362-1006、5362-2006型安全供電）。
7、工作環境：
(1)溫 度：-10~+55℃
(2)相對濕度：≤85%
(3) 外磁場： ≤5奧斯特
注：1.產品分為基型，帶阻尼器型“Z”，帶隔膜型“G”（與介質接觸部分材料為IGr8Ni9ti和P2611混煉）、作本質安全型使用時由CI系列ISB安全柵供電，作普通型使用時由配電器供電。

型號規格表：

產品名稱及型號		輸出信號 與負載電阻	測量范圍 MPa	精確度 %
差動遠 傳壓力表	耐震差動 遠傳壓力表
YTT-150A	YTT-150A-Z	0-10mADC ≤1KΩ	-0.1～0.3;-0.1～0.5; -0.1～0.9;-0.1～1.5 -0.1～2.4; 0～0.16;0～0.25;0～0.4;0～0.6; 0～1.0;0～1.6;0～2.5;0～4.0;0～6.0; 0～10;0～16;0～25;0～40;0～60	± 1.6
YTT-150	YTT-150-Z	4-20mADC ≤250Ω

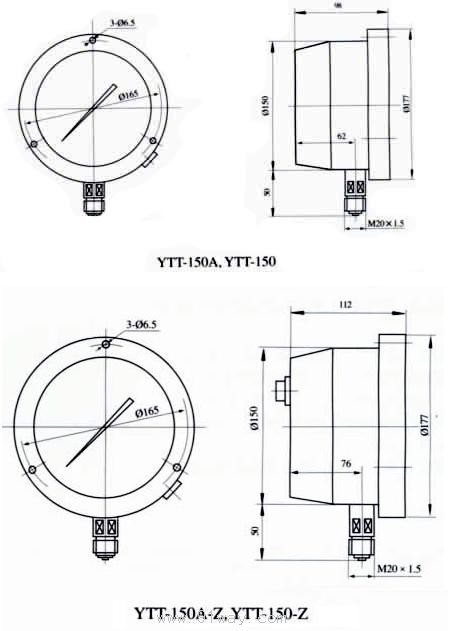

外形尺寸：

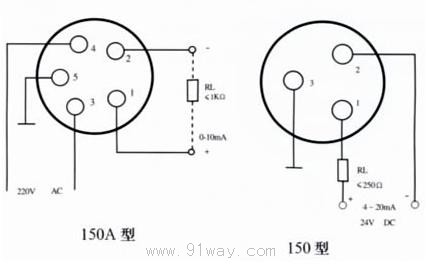

端子接線示意圖：
