適用范圍

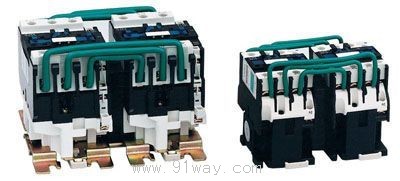

CJX2-N（LC2-D）系列機械連鎖接觸器（以下簡稱機械連鎖接觸器），是在LC1-D系列交流接觸器的基礎上，加裝機械連鎖機構組裝而成。它適用于交流50或60HZ，電壓至660V及以下、電流至80A及以下的電路中，供遠距離直接控制三相鼠籠型電動機之起動、停止及可逆運轉。它具有機械連鎖機構，可以保證兩臺逆接觸安全運行、防止產生短路事故。帶JRS1系列熱繼電器的接觸器，可對電動機作過負荷保護。

本系列接觸產品符合IEC947-4-1、GB14048.4、JB/T7435標準。

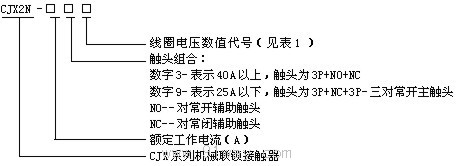

型號及其含義



CJX2-N系列機械聯鎖交流接觸器(可逆)主要技術參數

CJX2-N系列機械聯鎖接觸器控制電動機功率及觸頭組合表

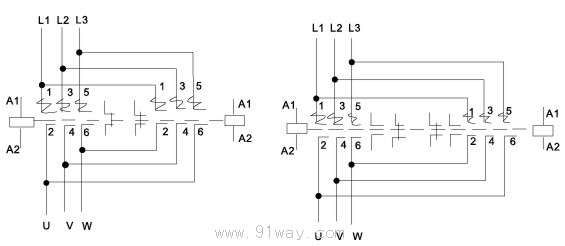

　　CJX2-N系列機械聯鎖接觸器接觸線原理見圖1、2


圖1 CJX2N-099～259型機械聯鎖接觸器接線原理圖2 CJX2N-403～803型機械聯鎖接觸器接線原理

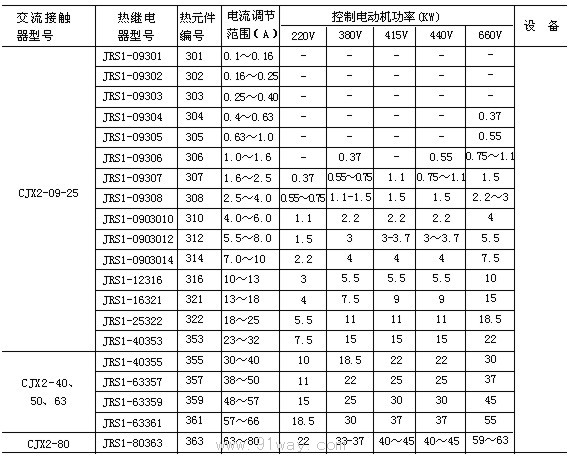

　　JRS1系列熱繼電器熱元件電流調節范圍及控制電動機功率范圍

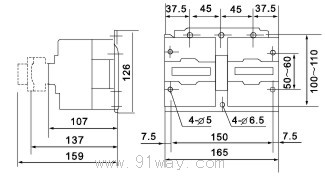

 外形及安裝尺寸


圖3 CJX2N-09～25


圖4 CJX2N-40～63型機械聯鎖接觸器外形及安裝尺寸


圖5 CJX2N-80型機械聯鎖接觸器外形及安裝尺寸
注：括號內的尺寸為CJX2N-16-25尺寸

CJX2-N系列機械聯鎖交流接觸器(可逆)
