一、用途

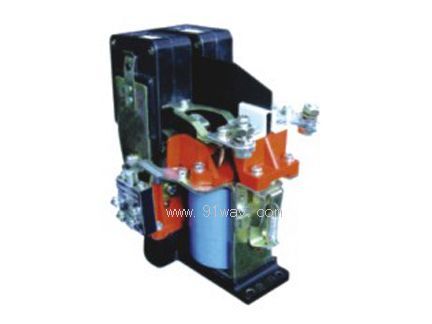

CZC1(CZ28)-25-630系列電磁式直流接觸器，為車用電氣產品，主要用于直流額定電壓440V、600V，額定工作電流25A~630A直流電力系統、電氣傳動，及車用直流電路中，作為接通和分?jǐn)啵褐绷麟妱訖C的起動，反接制動或反轉、點動等控制元件。該產品符合GB 14048.4-2003/IEC60 947-4-7：2000標準。


三、安裝使用條件
1、海拔高度不超過2000米；
2、環境溫度在+40℃~-25℃之間；
3、相對濕度50%~90%無凝露現象；
4、承受沖擊振動：符合TB1333 《技術電器基礎技術條件》中的5.1.1.f的要求；
5、安裝條件：接觸器的安裝面與垂直面傾斜度不大于5°。
四、結構特點
1、產品結構簡單、緊湊、重量輕、體積小、系列化。
2、引弧滅弧性能好，采用雙向大引弧角，滅弧罩用不飽和聚脂阻然型、耐電弧塑料與陶土雙層迷宮式大滅弧室復合式結構。觸頭分?jǐn)鄷r，燃弧時間短、壽命長。
3、吸引線圈采用高強度聚脂漆包線，表面采用阻燃型不飽和聚脂玻璃纖維模塑料壓制成型。具有較好絕緣性能可以達到B級絕緣；具有較強的機械性能，耐沖擊與振動；耐濕熱性能好，達到三防要求，可用于車、船上。
4、導磁板采用加厚加寬型鐵塑復合結構，增強了磁吹能力，加強絕緣和阻燃性能，防止漏電弧燒壞絕緣片，引起磁電系統短路。
5、輔助開關用在CZC1(CZ28)-250-630規格大功率元件，設計為雙滅弧室大開距兩對一開一閉，可靠拉開電弧。
6、磁吹線圈右旋與主電路設計成串聯電路，上、下母線對外接線可以無極性，方便用戶。
