規格 Spec
型號 Model

楔心行程
Plunger stroke
mm

爪行程直徑
Jaw stroke Dia.
mm

最大夾持直徑
Max chucking Dia.
mm

最小夾持直徑
Min chucking Dia.
mm

容許油壓缸推力
Max.D.B.Pull
kgf

3LT-05

15

10.9

135

14

9.0(1000)

3LT-06

20

14.5

165

14

21.6(2200)

3LT-08

23

16.7

210

17

29.4(3000)

3LT-10

27

19.6

254

22

39.2(4000)

3LT-12

30

21.8

304

26

54(5500)

規格 Spec
型號 Model

最大夾持力
Max clamping force
KN(kgf)

最高轉速
Max RPM

慣性矩
I
kg*m2

重量
Weight
kg

適合油壓缸
Matched cylinders

最大使用壓力
Max Pressure
Mpa(kgf)

3LT-05

16.4(1670)

4500

0.02

6

SNK-75

2.7(27)

3LT-06

36(3680)

4000

0.04

12.2

SNK-100

3.0(30)

3LT-08

54.9(5600)

3500

0.13

23

SNK-125

2.9(29)

3LT-10

74(7550)

3000

0.3

34.3

SNK-150

2.8(28)

3LT-12

99(10100)

2500

0.71

59.4

SNK-150

3.6(36)

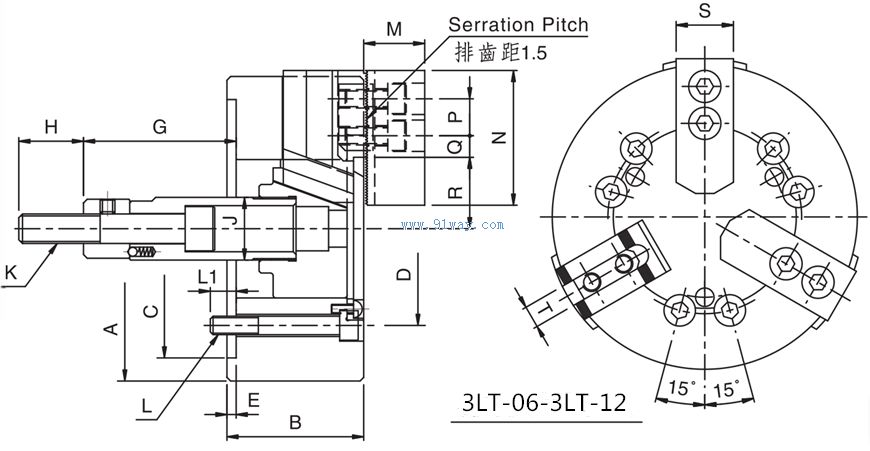

規格 Spec
型號 Model

A

B

C(H6)

D

E

Gmax

Gmin

H

J

3LT-05

135

55

80

100

7

6

-9

35

28

3LT-06

165

74

140

104.8

5

101.5

81.5

36

34

3LT-08

210

85

170

133.4

5

129

106

36

38

3LT-10

254

89

220

171.4

5

160

133

36

45

3LT-12

304

106

220

171.4

6

70

40

46

50

規格 Spec
型號 Model

K

L

L1

M

N

P

Q max

Q min

R max

R min

S

T

3LT-05

M12×1.75

3-M8

14

31

62

14

17

5.5

32.9

27.45

25

10

3LT-06

M16×2

6-M10

14

37

73

20

17.6

7

38.7

31.4

31

12

3LT-08

M20×2.5

6-M12

20

38

95

25

22.8

8.8

47.5

39.1

35

14

3LT-10

M20×2.5

6-M16

18

43

110

30

33

12.8

53.9

44.1

40

16

3LT-12

M24×3

6-M16

18

51

130

30

47.8

13.3

62.5

51.6

50

18
