規格 Spec
型號 Model

楔心行程
Plunger stroke
(mm)

爪行程直徑
Jaw stroke (Dia)
(mm)

最大夾持直徑
Max clamping dia
(mm)

最小夾持直徑
Min clamping dia
(mm)

容許油壓缸推力

Max.D.B.Pull
KN(kgf)

BS-206 A5

12

5.6

168

15

17.1(1750)

BS-208 A6

16

7.4

210

13

34.3(3500)

BS-210 A8

19

8.8

254

46

34.3(3500)

BS-212 A8

30

10.5

315

37

42.6(4380)

規格 Spec
型號 Model

最大夾持力
Max clamping force
KN(kgf)

最高轉速
Max RPM

慣性矩
I
kg*m2

重量
Weight
kg

適合油壓缸
Matched cylinders

最大使用壓力
Max.pressure
Mpa(kgf/cm2)

BS-206 A5

35.8(3650)

6000

0.06

15

H-1246

2.0(20)

BS-208 A6

85.8(8750)

5000

0.19

25

H-1552

2.8(28)

BS-210 A8

85.8(8750)

4200

0.35

42

H-1875

2.1(21)

BS-212 A8

80.7(8241)

3300

0.95

66

H-2091

2.1(21)

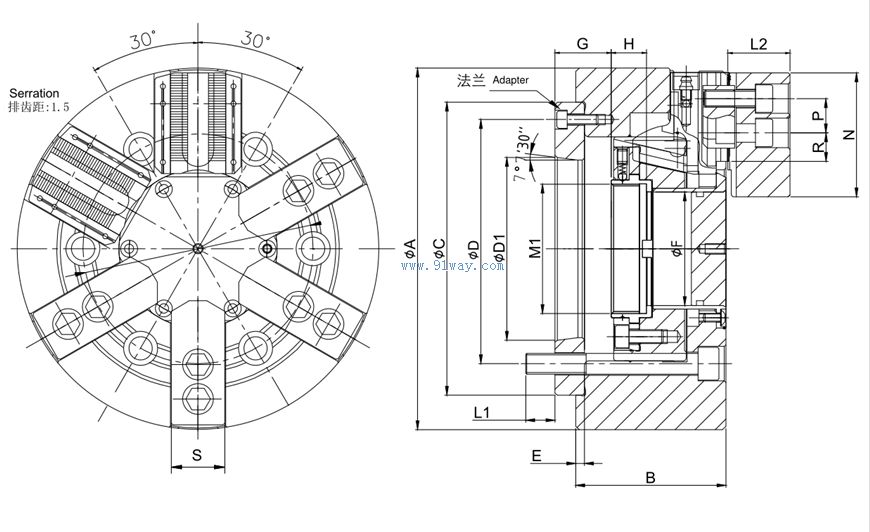

規格 Spec
型號 Model

A

B

C(H6)

D

D1

E

F

G max

G min

BS-206 A5

169

81

140

104.78

82.56

5

45

26

14

BS-208 A6

210

87

170

133.35

106.38

5.5

66

31.5

15.5

BS-210 A8

254

100

220

171.45

139.72

5.5

86

26.5

7.5

BS-212 A8

320

113

300

235

196.869

6

91

37

7

規格 Spec
型號 Model

H

L1

L2

M1

N

P

R max

R min

S

BS-206 A5

19

18

30

M55*2.0

62

14

19.8

7.8

25

BS-208 A6

20.5

17

36

M75*2.0

73

20

22.8

9.3

31

BS-210 A8

25

24.5

37

M95*2.0

95

25

29.8

14.8

35

BS-212 A8

28

22

42

M130*2.0

110

30

29.8

14.3

40
