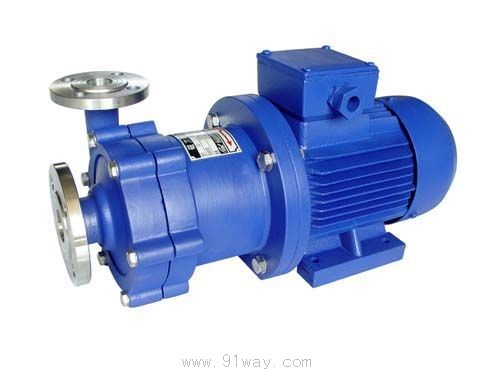

CQ型磁力驅動泵產品詳細說明：

CQ型磁力驅動泵是將永磁聯軸器的工作原理應用于離心泵的新產品，主要材料有不銹鋼、增強聚丙稀，工程塑料。設計合理、工藝先進，具有全密封、無泄漏、耐腐蝕的特點，其性能達到國外同類產品的先進水平。
磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

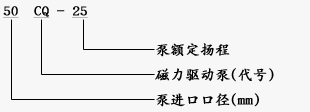

型號意義



使用范圍
　　
　磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用縱方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。

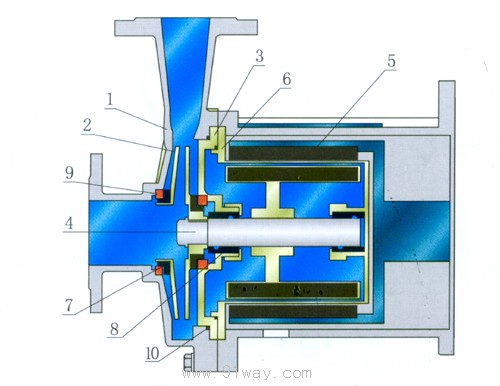

CQ型磁力驅動泵結構說明

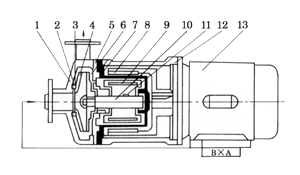

1 泵 殼 2 靜 環 3 動 環 4 葉 輪 5 密封圈 6 隔 板 7 隔離套 8 外磁鋼總成 9 內磁鋼總成 10 泵 軸 11 軸 套 12 聯接架 13 電 機

噪 音 低：兩個低噪音軸承支撐下的水泵，運轉平衡，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障，工作時間大大提高。
維修方便：更換密封、軸承、簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

性能參數

型    號	口徑		揚程 （m）	流量 （L/min）	電機功率 （KW）	轉速 （r/min）	電壓 （V）
	進口 （mm）	出口
10CQ-3	10	8	3	19	0.025	2900	220
14CQ-5	14	10	5	20	0.12	2900	380
16CQ-8	16	12	8	25	0.18	2900	380
20CQ-12	20	14	12	50	0.37	2900	380
25CQ-15	25	20	15	110	1.10	2900	380
32CQ-15	32	25	15	110	1.10	2900	380
32CQ-25	32	25	25	110	1.10	2900	380
40CQ-20	40	32	20	180	2.2	2900	380
40CQ-40	40	32	40	200	4	2900	380
50CQ-25	50	40	25	240	4	2900	380
50CQ-40	50	40	40	220	4	2900	380
50CQ-50	50	40	50	130	5.5	2900	380
65CQ-25	65	50	25	280	5.5	2900	380
65CQ-35	65	50	35	450	7.5	2900	380
80CQ-35	80	65	35	850	11	2900	380
80CQ-50	80	65	50	850	15	2900	380

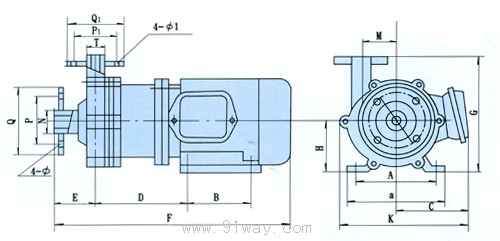

型號	A	B	C	D	E	F	G	H	J	a	K	M	N	機座 螺孔	P	P1	Q	Q1	Φ	Φ1	管 子 連 接
8CQ-1.2	63	48	45	55	38	200	105	45	15	84	80	24	16	Φ6
10CQ-3	63	48	45	55	38	200	105	45	15	84	80	24	16	Φ6
14CQ-5	90	71	95	107	53	270	120	56	16	130	130	37	18	Φ7
16CQ-8	90	70	80	125	55	320	160	65	18	115	140	40	22	Φ11
20CQ-12	100	80	105	130	59.5	340	160	73	18	130	160	65	26	Φ12
25CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		Φ12	75	65	100	90	12	10	法 蘭 連 接
32CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		Φ12	90	75	120	100	12	10
32CQ-25	125	100	140	189.5	67.5	460	230	90		160	260	85		Φ12	90	75	120	100	12	10
40CQ-20	140	120	155	235	75	545	220	100		180	290	78.5		Φ12	100	90	130	120	14	14
40CQ-32	190	140	190	271	80	620	260	112		245	336	91		Φ12	100	90	130	120	14	14
50CQ-25	190	140	190	271	80	620	260	112		245	336	91		Φ12	110	100	140	130	14	14
50CQ-32	190	140	190	271	80	620	260	112		245	336	91		Φ12	110	100	140	130	14	14
65CQ-25	216	140	200	305	90	695	300	132		280	350	91		Φ12	130	110	160	140	14	14
65CQ-35	216	140	200	360	76	720	292	120		280	350	90		Φ12	130	110	160	140	14	14

序號	部件	材質		序號	部件	材質
1	泵殼	不 銹 鋼	增 強 聚 丙 烯	6	隔離套	不銹鋼、增強聚丙烯
2	葉輪			7	動環	填充聚四氟乙烯 高密度碳
3	隔板			8	軸承
4	泵軸			9	靜環	高純氧化鋁陶瓷
5	磁內轉子			10	密封圈	三元乙丙橡膠/氟橡膠
