LZZJB6-10系列電流互感器適用于額定頻率50、60Hz額定電壓為10kV及以下戶內裝置的交流線路中作電流、電能測量及繼電保護之用。
本產品是采用環氧樹脂澆注成形的全封閉免維護產品。

LZZJB6-10系列電流互感器結構簡介
電流互感器一次線圈和二次線圈為鏈形結構,。計量級鐵芯采用超微晶合金，保護級鐵芯采用優質硅鋼片卷制，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成。

LZZJB6-10系列電流互感器適用范圍（若要訂產品適用范圍超出下列范圍可與我協商后確定）
1、設備種類：戶內；
2、安裝地點的海拔不超過1000m；
3、環境溫度：-5—+40℃；
4、大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。
四、技術數據（若要訂產品技術數據超出下列范圍可與我協商后確定）
1、產品符合IEC和GB1208-97《電流互感器》；
2、額定絕緣水平：12/42/75kV；
3、額定頻率：50、60Hz；
4、額定二次電流：1A、5A；
5、負荷功率因數：COSφ=0.8（滯后）；
6、產品允許在120%的額定電流下長期運行；
7、額定輸出及動熱穩定電流見產品銘牌。

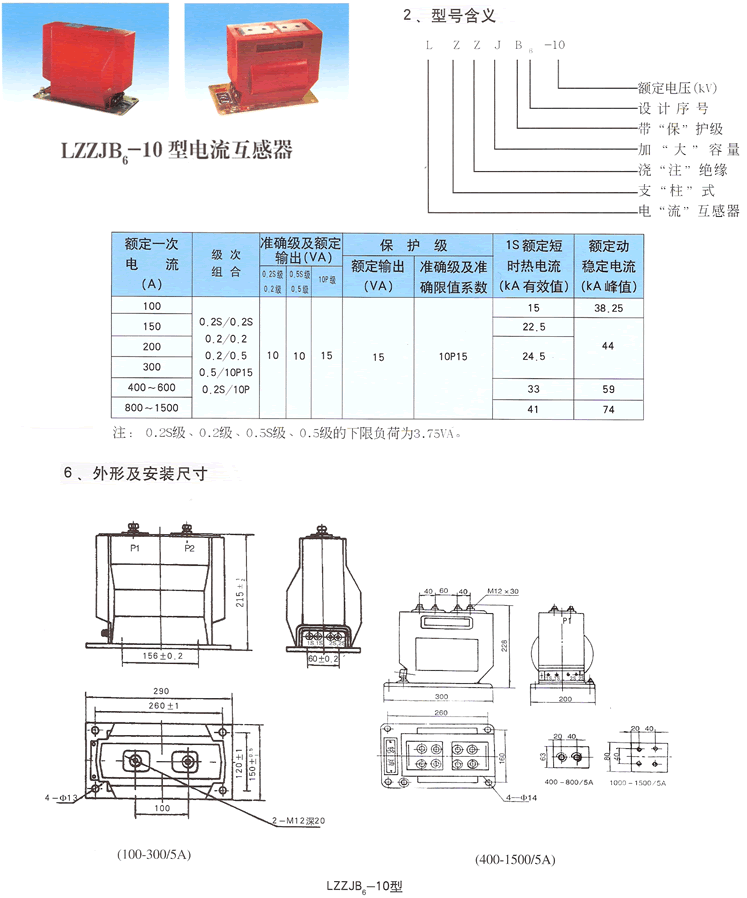

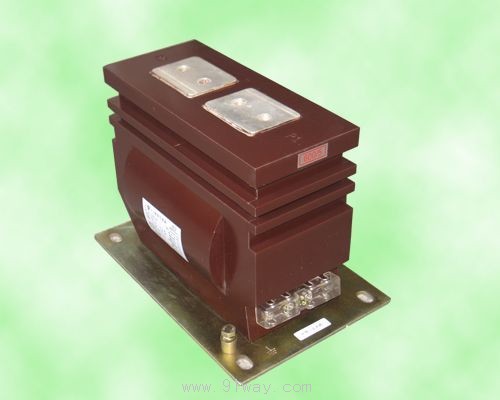

LZZJB6-10系列電流互感器
