高壓穿墻套管（以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用

產品型號及含義
CL—戶內鋁導體穿墻套管
CW—戶外一戶內銅導體穿墻套管
CWL—戶外一戶內鋁導體穿墻套管
CWWL—耐污型戶外一戶內鋁導體穿墻套管
C—戶內銅導體穿墻套管
CM—戶內母線式穿墻套管
CMW—戶外一戶內母線式穿墻套管
CMWW—耐污型戶外一戶內母線式穿墻套管
對帶導體套管，短橫后的分數；分子為套管額定電壓千伏數；分母為套管額定電流安培數，第二個短橫后數字為污穢等級號
對母線式套管，字母后第一個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內孔直徑毫米數；第三個短橫后數字為污穢等級號
　
產品制造依據
GB77O 電站用35 千伏及以下戶外穿墻套管
GB771 電站用35 千伏及以下戶內穿墻套管
GB12944 高壓穿墻瓷套管技術條件
　
使用環境條件
1)戶內套管
環境溫度不高于＋40℃，不低于-40℃
 海拔不超過l000m
 相對濕度月平均值不大于90％
 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
 無經常性的劇烈振動
2)戶外套管
 環境溫度不高于＋40℃，不低于-40℃；
 海拔不超過l000m；
 風速不大于34m/s
 產品的使用環境的空氣污穢程度，按GB5582 分為0、Ⅰ、Ⅱ、Ⅲ等4 級；
 無經常性的劇烈振動
　
產品特點

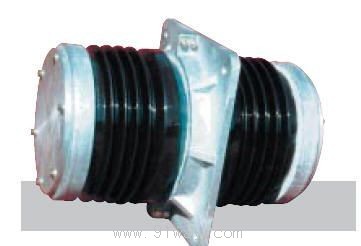

套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。
　
安裝和使用注意事項
  套管應在規定的環境條件下使用安裝前應查明套管型號規格。
  安裝前必須將套管各部分擦拭干凈特別是瓷件和導電接觸部分
　
C,CW,CWW系列銅導體穿墻套管訂貨須知
應指明：套管型號．額定電壓、額定電流和數量等。

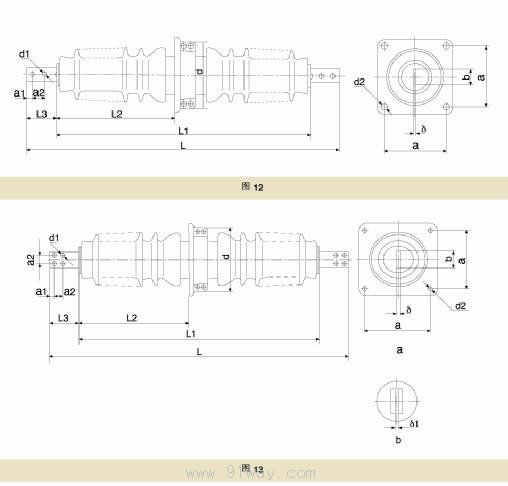

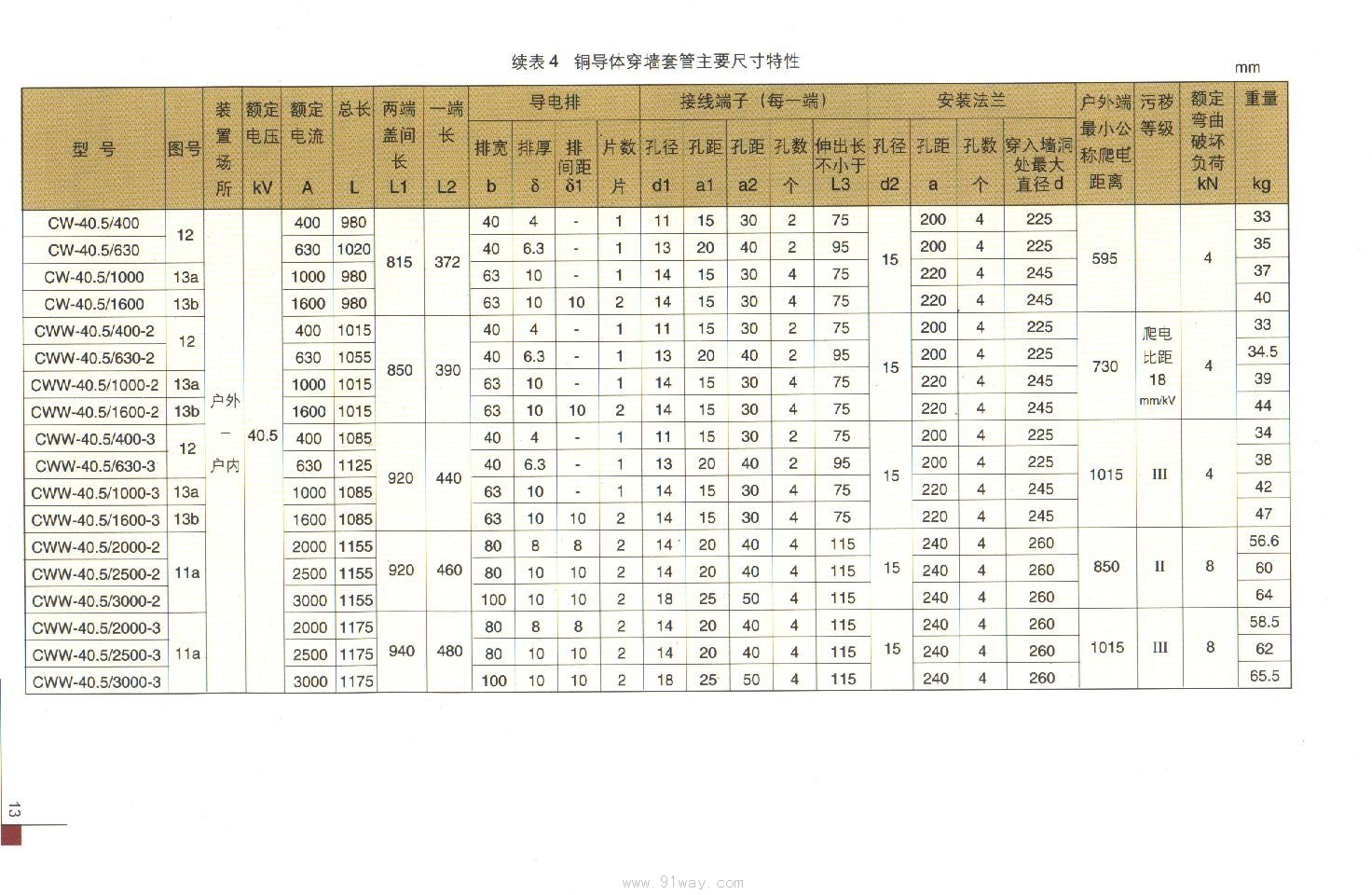

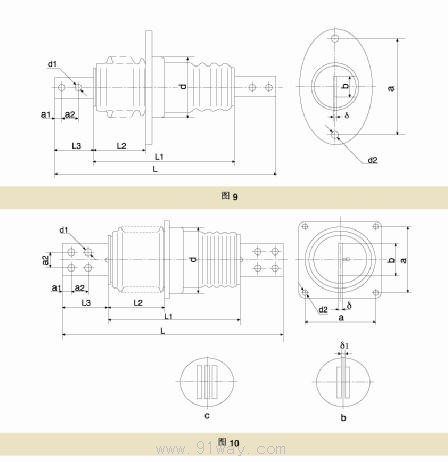

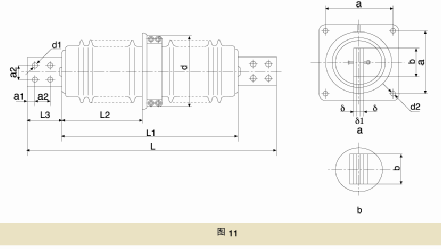

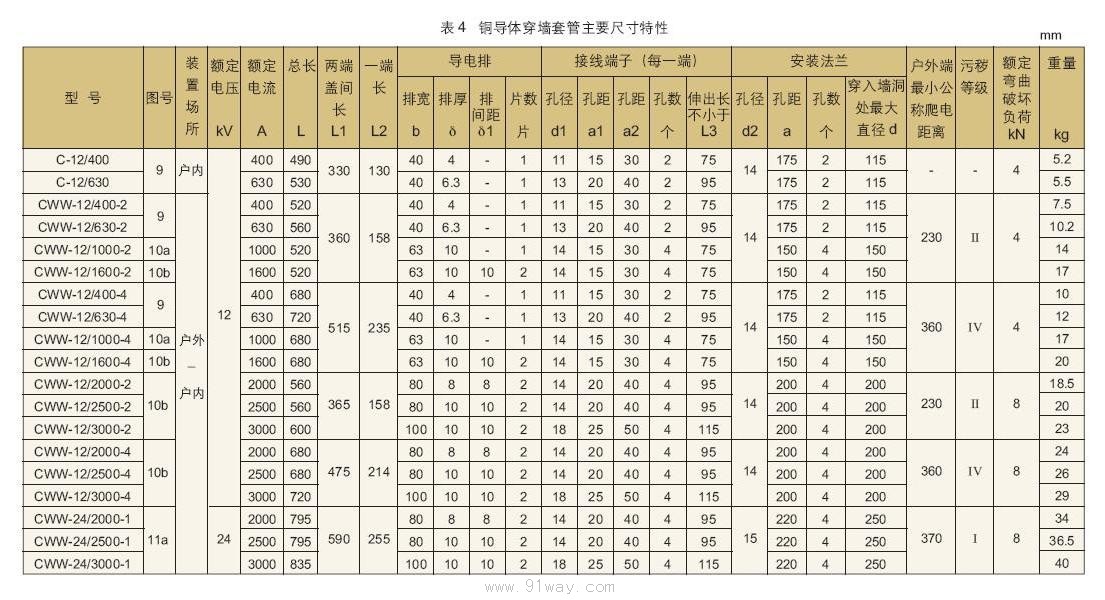

C,CW,CWW系列銅導體穿墻套管
