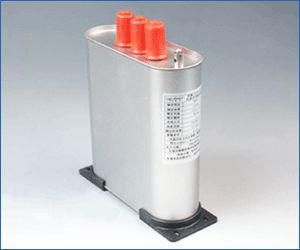

BSMJ自愈式低電壓并聯電容器產品詳細說明：

BSMJ自愈式低電壓并聯電容器描述：

1．外殼采用磨砂、防銹處理的特種鋼板制成，外形美觀，堅固不生銹。
2．以堅固的引線端子代替易碎的瓷瓶，免除產品的滲漏和安裝時發生損壞的機會，減少維修的需求。
3．內部元件以金屬化聚丙烯薄膜作電極和介質，產品具有很高的自愈性能，并同時具有重量輕、體積
小、損耗低等優點。
4．電容器內部裝有過壓力保護裝置和放電電阻，有很高的可靠性和安全性。

產品規格表
BSMJ 400V ，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓400V，三角形接線

型號規格	額定容量(kVar)	額定電容量 (μF)	額定電流 (A)	尺寸(mm) L×W×H	安裝尺寸（mm）
BSMJ0.4-5-3	5	3×33	3×7.2	180×64×135	190×44
BSMJ0.4-7.5-3	7.5	3×50	3×10.8	180×64×135	190×44
BSMJ0.4-10-3	10	3×66	3×14.4	180×64×135	190×44
BSMJ0.4-12.5-3	12.5	3×83	3×18	180×64×190	190×44
BSMJ0.4-15-3	15	3×100	3×21.7	180×64×190	190×44
BSMJ0.4-16-3	16	3×106	3×23	180×64×190	190×44
BSMJ0.4-20-3	20	3×133	3×29	180×64×210	190×44
BSMJ0.4-22.5-3	22.5	3×149	3×32.5	180×64×210	190×44
BSMJ0.4-25-3	25	3×166	3×36	180×64×270	190×44
BSMJ0.4-30-3	30	3×199	3×43.3	180×64×270	190×44

BSMJ 440V ，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓440V，三角形接線

型號規格	額定容量(kVar)	額定電容量 (μF)	額定電流 (A)	尺寸(mm)L×W×H	安裝尺寸（mm）
BSMJ0.44-5-3	5	3×27.4	3×6.6	180×64×135	190×44
BSMJ0.44-7.5-3	7.5	3×41.1	3×9.8	180×64×135	190×44
BSMJ0.44-10-3	10	3×54.8	3×13.1	180×64×135	190×44
BSMJ0.44-12.5-3	12.5	3×68.5	3×16.4	180×64×135	190×44
BSMJ0.44-15-3	15	3×82.2	3×19.7	180×64×190	190×44
BSMJ0.44-16-3	16	3×87.7	3×21	180×64×190	190×44
BSMJ0.44-20-3	20	3×109.6	3×26.2	180×64×190	190×44
BSMJ0.44-22.5-3	22.5	3×123.3	3×29.5	180×64×210	190×44
BSMJ0.44-25-3	25	3×137	3×32.8	180×64×210	190×44
BSMJ0.44-30-3	30	3×164.4	3×39.4	180×64×270	190×44

BSMJ 525V ，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓525V，三角形接線

型號規格	額定容量(kVar)	額定電容量 (μF)	額定電流 (A)	尺寸(mm) L×W×H	安裝尺寸（mm）
BSMJ0.525-5-3	5	3×19.2	3×5.5	180×64×135	190×44
BSMJ0.525-7.5-3	7.5	3×28.9	3×8.2	180×64×135	190×44
BSMJ0.525-10-3	10	3×38.5	3×11	180×64×135	190×44
BSMJ0.525-12.5-3	12.5	3×48.1	3×13.7	180×64×190	190×44
BSMJ0.525-15-3	15	3×57.7	3×16.5	180×64×190	190×44
BSMJ0.525-16-3	16	3×61.6	3×17.6	180×64×190	190×44
BSMJ0.525-20-3	20	3×77	3×22	180×64×210	190×44
BSMJ0.525-22.5-3	22.5	3×86.6	3×24.7	180×64×210	190×44
BSMJ0.525-25-3	25	3×96.2	3×27.5	180×64×270	190×44
BSMJ0.525-30-3	30	3×115.5	3×33	180×64×270	190×44

BSMJ 690V ，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓690V，星形接線

型號規格	額定容量(kVar)	額定電容量 (μF)	額定電流 (A)	尺寸(mm) L×W×H	安裝尺寸（mm）
BSMJ0.69-5-3	5	33	3×4.2	180×64×135	190×44
BSMJ0.69-7.5-3	7.5	50	3×6.3	180×64×135	190×44
BSMJ0.69-10-3	10	66	3×8.4	180×64×135	190×44
BSMJ0.69-12.5-3	12.5	83	3×10.5	180×64×190	190×44
BSMJ0.69-15-3	15	100	3×12.6	180×64×190	190×44
BSMJ0.69-16-3	16	106	3×13.4	180×64×190	190×44
BSMJ0.69-20-3	20	133	3×16.7	180×64×210	190×44
BSMJ0.69-22.5-3	22.5	149	3×18.8	180×64×210	190×44
BSMJ0.69-25-3	25	166	3×21	180×64×270	190×44
BSMJ0.69-30-3	30	199	3×25.1	180×64×270	190×44

安全/質量認證
產品通過國家電力工業部電力電容器質量檢驗測試中心型式試驗

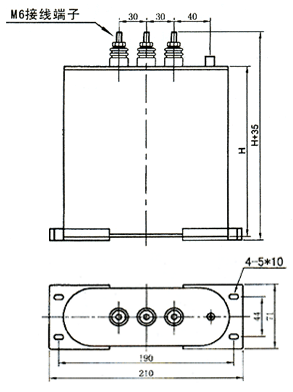

外形尺寸及安裝尺寸



BSMJ/BZMJ三相電容器
