一、適用范圍
AC30模數化插座是用戶安裝模數化終端組合電器的配套電器元件，亦可裝于其它成套電器箱內，能對用電設備進行接插，有單極、單相二極、三極、三相四極等四種。

二、型號及其含義



三、結構特征
AC30模化插座具有良好的接觸可靠性，適合于導軌安裝，并能與其它模數化終端配合使用。

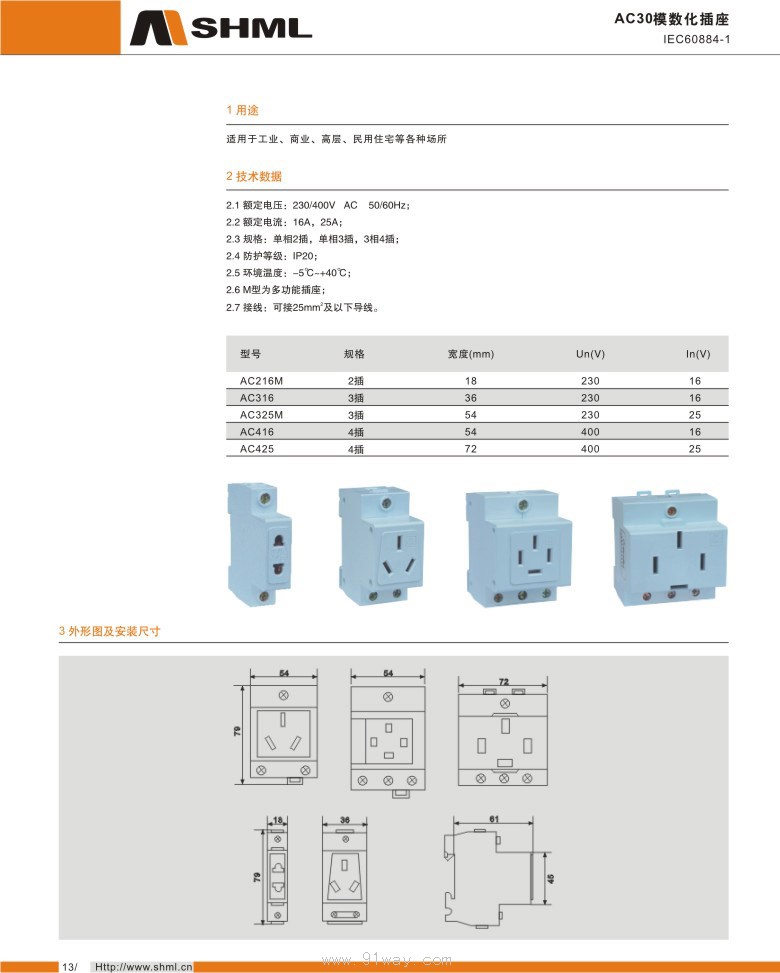

四、AC30系列模數化插座主要技術參數
1、額定電壓/電流：?jiǎn)蜗?20V/6A、1 0A、16A(分帶安全門與不帶安全門)三相380V/1 6A、25A；
2、操作壽命：5000/次；
3、極數： 1極、2極、3極。

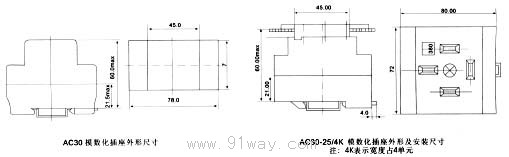

五、外形及安裝尺寸(見圖1、圖2和表1)

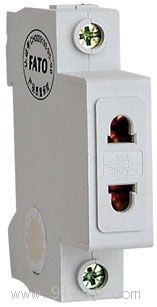

AC30系列模數化插座
