適用范圍
 QCX2系列磁力起動器（以下簡稱起動器）適用于交流50HZ（或60HZ）額定絕緣電壓為660V，在AC-3使用類別下，額定工作電壓為380V時額定工作電流至95A的三相鼠籠型電動機的起動、停止之用，并對電動機的平衡過載和斷相進行保護。符合GB14048.4標準。
結構型式　　起動器具有防護等級為IP65的外殼，CJX2接觸器安裝在里面，JRS1熱繼電器通過三根聯接線插入接線端，與接觸器固定在一起，起動器外殼上有兩只按鈕，綠色按鈕為“接通”，紅色按鈕為“斷開”與“復位”。

型號及含義


使用環境條件

1、海拔不超過2000m。
2、周圍空氣溫度為-5℃~+40℃，24小時內其平均值不超過+35℃。
3、大氣條件：在+40℃時大氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，由于溫度變化發生在產品上的凝露情況必須采取措施。
4、污染等級：3級。
5、安裝面與垂直面傾斜度不大于±5°。
6、產品安裝和使用在無顯著搖動、沖擊和振動的地方。

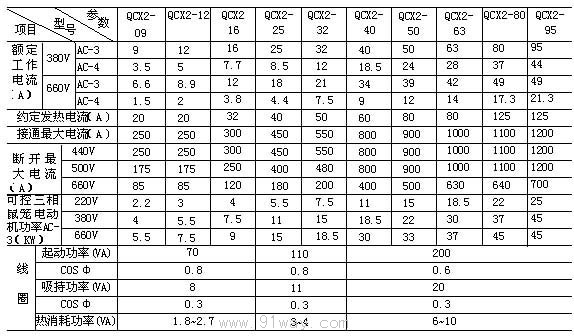

QCX2系列電磁起動器主要技術參數

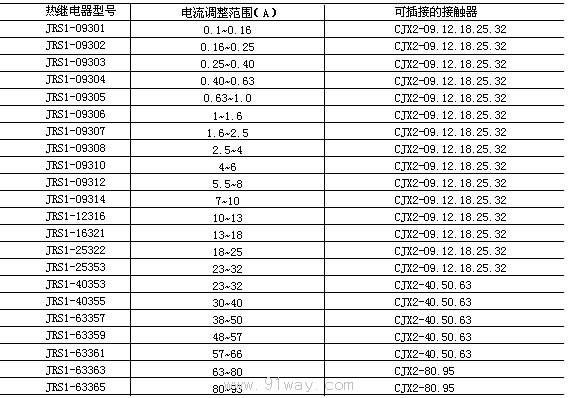

2、起動器所配熱繼電器的電流調整范圍及可插接觸器型號

3、當周圍空氣溫度為+20℃±5℃,且所有各相均通電時，熱過載繼電器動作特性。

外形及安裝尺寸


圖1

圖1

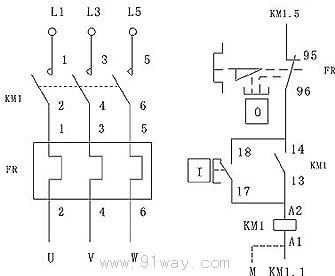

按線圖見圖2。

圖2
