VS1+系列戶內高壓真空斷路器產品詳細說明：

VS1-12 型戶內高壓真空斷路器，系三相交流 50Hz 定額電壓為 12kV 電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

VS1+系列戶內高壓真空斷路器使用環境

A 周圍空氣溫度：上限+40℃，下限-15℃;
b 海拔高度：≤100m(若需增高海拔，則額定絕緣水平相應提高)；
c 振幅：地震列度不超過8度；
d 空氣相對濕度日平均值不大于95％，月平均值不大于90％
e 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

VS1+系列戶內高壓真空斷路器主要技術參數

序號	名稱		名稱	數據
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定絕緣水平	1min工頻耐壓	kv	對地/相間42/48
		雷電沖擊耐壓(峰值)		對地/相間75/85
4	額定短路開斷電流		kA	20	25	31.5	40
5	額定電流		A	630	630	1250 1600	1250 1600
				1250	1250	2000 2500	2000 2500
6	額定短時耐受電流(有效值)		kA	20	25	31.5	40
7	額定峰值耐受電流(峰值)			50	63	80	100
8	額定短路關合電流(峰值)			50	63	80	100
9	額定短路電流持續時間		S	4
10	機械壽命		次	20000
11	二次回路工頻耐受電壓(1min)		V	2000
12	額定操作順序			分-t-合分-t1-合分
注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s

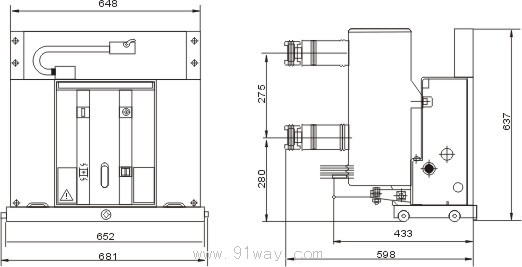

VS1+系列戶內高壓真空斷路器
