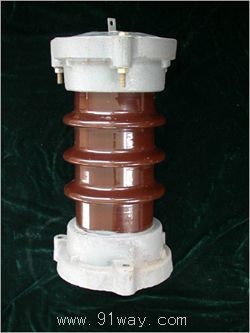

FZ系列閥式避雷器產品詳細說明：

FZ系列閥式避雷器用途：

　　FZ系列3～110kV 閥式避雷器是用于保護交流變電設備的絕緣免受大氣過電壓損害的保護電器。
　　這適用于：
　　1、室內和室外：使用地點環境溫度-40℃～+40℃；
　　2、使用地點海拔高度不超過1000m；
　　3、安裝地點可能出現的相對地最高工頻電壓不應大于避雷器的額定電壓。
　　它不適用于：有嚴重污穢和劇烈振動的地方。
 結構和性能：
  　FZ系列避雷器由頂蓋、基本元件、 絕緣底座三部份組成。 110kV避雷器除以上三部份組成外，還設有均壓環。基本元件是密封的，內裝火花間隙、閥片和均壓電阻等。由電壓為15、20、30kV三種標準基本元件和另外二種15、30kV非標準基本元件分別組成35～110kV的避雷器。FZ系列避雷器有兩種底座，不同電壓等級的產品，需配用不同高度的底座。
　　1、避雷器接于高壓導線與地之間。 當導線上出現危害變電設備的大氣過電壓時，火花間隙動作，由于火花間隙與閥片的作用，限制了被保護設備上過電丈夫的幅值，保護了設備的絕緣，并在0.01s內將工頻續流切斷，使系統恢復政黨工作狀態。
　　(1) 電導電流測量：在基本元件兩端施加特性表中所規定的直流電壓（直流電壓的脈動不大于±1.5%），流過基本元件的電導電流應符合特性表的規定。
　　(2) 絕緣電阻試驗：用2.5kV搖表測量基本元件的絕緣電阻，其阻值不做規定。但每次試驗結果應相近。
　　2、在運輸和貯存時，應正置立放。
　　3、在運行中，避雷器原有刷漆層每隔1～2年重新刷漆一次。
　　4、安裝時，3～60kV的避雷器頂端引線水平拉力不應大于294N(30kgf)，110kV避雷器應不大于196N(20kgf)。
　　5、FZ-110型避雷器是用于保護中性點不接地或經消弧線圈接地的110kV交流變設備免受大氣過電壓的損害。基本一節15kV非標準元件（與15kV標準元件特性不同）安裝時放在頂部，其余四節由30kV非標準元件（與30kV標準元件特性不同）組成。

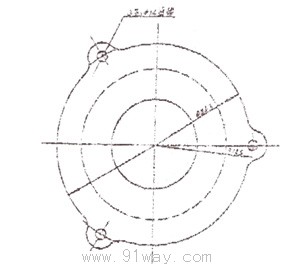

型號或系列	底座高H(mm)
FZ系列3～60kV	167
FZ-110型	231

型號	FZ-3	FZ-6	FZ-10	FZ-15	FZ-20	FZ-30	FZ-36	FZ3-35	FZ-40	FZ-60	FZ-110J	FZ-110
總高 H(mm)	515	560	690	860	980	1020	1500	1303	1740	2380	3480	4120
重量 (kg)	45.87	48.84	55.30	64.69	70.51	72.20	112.07	92.50	123.89	171.27	257.80	306.52

FZ系列閥式避雷器
