GN2系列戶內高壓隔離開關產品詳細說明：

結構
GN2型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、操作瓷絕緣子和導電部分組成。其中：GN2-35/630-Ⅰ、Ⅱ；1250-Ⅰ、Ⅱ型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、瓷套、操作瓷絕緣子和導電部分組成。

GN2系列戶內高壓隔離開關基本參數

型號	產品代號	額定電壓kv	最高工作電壓KV	額定電流A	動穩定電流KA（峰值）	熱穩定電流KA（有效值）		重量kg
						10s	6s
GN2-10/2000	7151	10	11.5	2000	80	36		79
GN2-10/3000	7152	10	11.5	3000	100	50		157
GN2-20/400	7155	20	23	400	50	10		71
GN2-35/400	7157	35	40.5	400	50	10		104
GN2-35/400（全工況）	71402	35	40.5	400	50	10		114
GN2-35/630	7158	35	40.5	630	50	14		110
GN2-35/630（全工況）	71403	35	40.5	630	50	14		119
GN2-35/2000	7164	35	40.5	2000	85	36		195
GN2-35/2000（全工況）	71404	35	40.5	2000	85	35		206
GN2-35/630-Ⅰ	7195	35	40.5	630	40		16	212
GN2-35/630-Ⅱ	7196	35	40.5	630	40		16	212
GN2-35/1250-Ⅰ	7197	35	40.5	1250	70		25	231
GN2-35/1250-Ⅱ	7198	35	40.5	1250	70		25	231

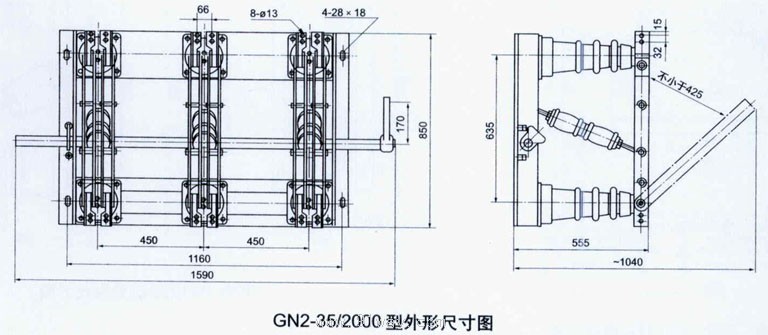

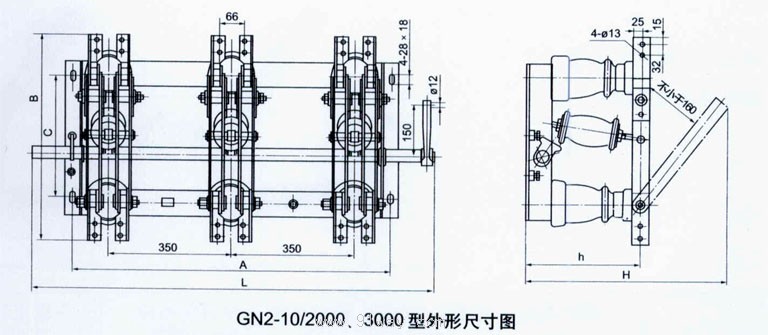

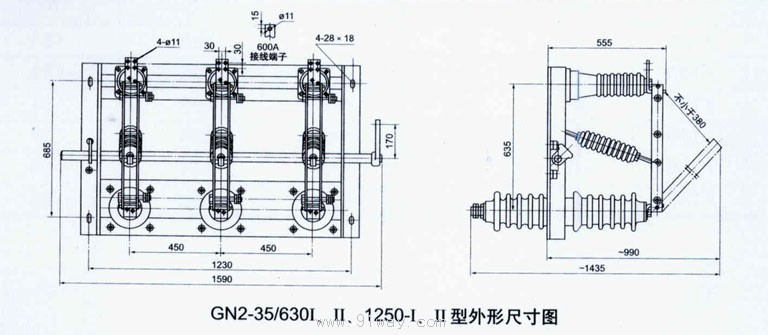

GN2系列戶內高壓隔離開關外型及安裝尺寸

型號	產品代號	主要尺寸
		L	L1	H	h	A	A1	A1	B
GN2-10/2000	7151	1150	160	582	327	910	350	150	316
GN2-10/3000	7152	1240	160	655	360	966	350	150	480
GN2-20/400	7155	1150	250	800	450	908	350	120	450
GN2-35/400	7157	1530	380	950	520	1100	450	170	635
GN2-35/630	7158	1530	380	960	535	1100	450	170	635
