ZN85-40.5系列戶內高壓真空斷路器適用于三相交流50HZ\40.5KV系統中,可供工礦企業,發電廠及變電站作為分合負荷電流,過載電流,故障電流之用,并適用于頻繁操作的場合。
ZN85-40.5/1600-25
ZN85-40.5/200-31.5

項目 |
單位 |
參數 |
額定電壓 |
KV |
40.5 |
1min工頻耐壓(有效值) |
KV |
95 |
雷電沖擊耐擊(峰值) |
KV |
185 |
額定頻率 |
HZ |
50 |
額定電流 |
A |
1600 2000 |
額定短時耐受電流 |
KA |
31.5 |
額定峰值耐受電流 |
KA |
80 |
額定短時持續時間 |
S |
4 |
額定短路開斷電流 |
KA |
31.5 |
額定短路關合電流 |
KA |
80 |
額定操作順序 |
|
o-03.s-co-180s-co |
開斷時間 |
MS |
<80 |
額定短路開斷電流開斷次數 |
次 |
20 |
單個電容器組開斷電流 |
A |
630 |
背靠背電容器組開斷電流 |
A |
400 |
額定操作電壓 |
V |
≌110 ≌220 |
機械壽命 |
次 |
10000 |

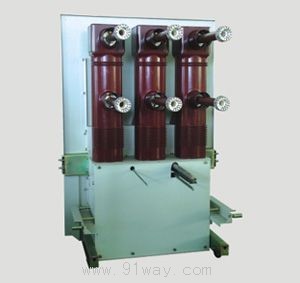

ZN85-40.5系列戶內高壓真空斷路器
