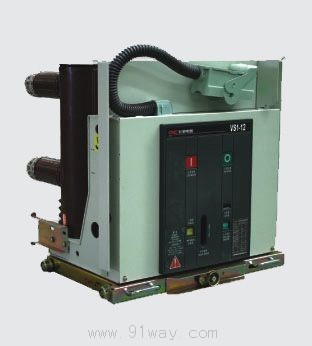

ZN63A(VS1)-12系列戶內高壓真空斷路器產品詳細說明：

一、概述
ZN63A（VS1）型戶內高壓真空斷路器是三相交流50HZ，額定電壓為7.2～kV戶內高壓開關設備。斷路器合我國國家標準GB1984-89《交流高壓斷路器》、GB3855-1996《3.6～40.5kV戶內交流高壓真空斷路器》、DL403-01《10-35kV戶內高壓真空斷路器訂貨技術條件》和相關的IEC標準，并具有可靠的聯鎖功能。
ZN63A（VS1）型戶內高壓真空斷路器可進行頻繁的操作，具有多次開斷和快速重合閘的能力。
ZN63A（VS1）型戶內高壓真空斷路器設計成前后分裝結構，既可以作為固定安裝的單元，也可與底盤車配裝作單獨手車使用。

二、使用環境條件
1、周圍空氣溫度：+40℃～-15℃，（日平均值不大于-35℃）；
2、海拔不超過1000米；
3、空氣相對濕度月平均不超過90%，日平均不高于95%；
4、地震烈度不超過8度；
5、使用場所無易燃、爆炸危險、化學腐蝕及劇烈振動。

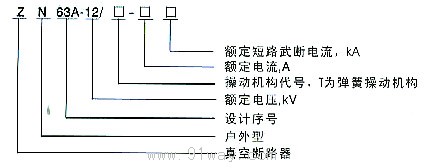

三、ZN63A(VS1)-12系列戶內高壓真空斷路器型號及意義


四、訂貨須知
用戶在訂貨時應注明：
1、斷路器型號，名稱及訂貨數量；
2、斷路器額定電壓，額定電流及額定短路開斷電流。
3、額定操作電壓；
4、備品、備件的名稱及數量；
5、用戶若有其它特殊要求，可在訂貨時說明。

五、ZN63A(VS1)-12系列戶內高壓真空斷路器主要技術參數

額定電壓kV			12
額定頻率Hz			50
額定絕緣水平	1min工頻耐受電壓 相間、相對地/隔離斷口kV		42/48（有效值）
	雷電沖擊耐受 相間、相對地/隔離斷口kV		75/85（峰值）
額定操作順序			分-f-合 分-f1-合分*
主回路電阻μΩ			≤40
機械壽命次數			1000
型號	額定電流A	額定短路開斷電流kA	額定短路關合電流(峰值)kA	額定短路 持續時間S	額定短路開斷 電流開斷次數(次)
ZN□-12/630-20	630	20/25	50/63	4	100
ZN□-12/1250-20	1250
ZN□-12/1250-31.5	1250	31.5	80		50
ZN□-12/1600-31.5	1600
ZN□-12/2000-31.5	2000
ZN□-12/2500-31.5	2500
ZN□-12/1250-31.5	1250	<>	100		30
ZN□-12/1250-40	1600
ZN□-12/1600-40	2000
ZN□-12/2000-40	2500
ZN□-12/2500-40	3150
注:*短路開斷電流20、25、31.5kA時.f=0.3s,f1=180s. 短路開斷電流40kA,f=0.180s,f1=180s.

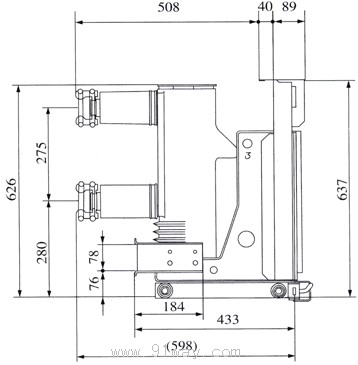

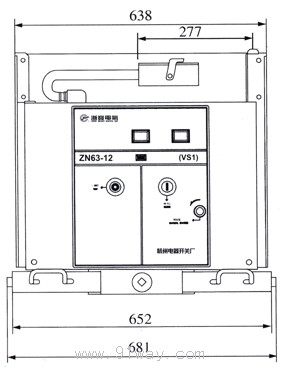

ZN63-12/1250-31.5(800mm)外形及安裝尺寸（相距210mm）

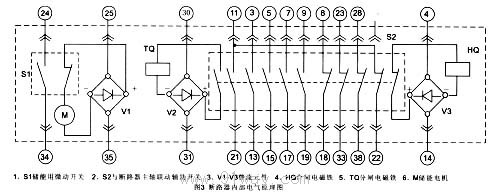

斷路器內部電氣原理圖

ZN63A(VS1)-12系列戶內高壓真空斷路器
