JDQX□-126氣體絕緣電磁式電壓互感器產品詳細說明：

產品型號：JDQX□-126

產品特點：JDQX□-126氣體絕緣電磁式電壓互感器是戶外獨立式氣體絕緣電磁式電壓互感器。該產品滿足國標GB1208及IEC185標準。產品的絕緣套管客戶可以懸著高強度瓷套或硅膠玻璃鋼套管。

技術參數：
額定一次電壓：100/√3KV
額定頻率：50～60Hz
額定絕緣水平：126/230/550KV
局部放電水平：＜5pC
外絕緣爬電距離： 3150mm（可以根據客戶的需要進行設計）
外絕緣弧閃距離： 1000mm（可以根據客戶的需要進行設計）
爬電距離/弧閃距離： 3.15
絕緣介質：SF6
額定氣體壓力：0.4Mpa
最底氣體運行壓力：0.35Mpa
零表壓時，一次繞組工頻耐壓：110KV、5min
氣體年漏氣率：＜1%
氣體含水量：＜150ppm
準確級次組合：

繞組類別	額定電壓比（KV）	準確級組合	額定輸出容量組合（VA）	二次繞組熱極限輸出（VA）
三繞組	110/√3∶0.1/√3∶0.1	0.2∶3P	根據客戶確定	2000
		0.5∶3P		2000
四繞組	110/√3∶0.1/√3∶0.1√3∶0.1	0.2∶3P∶3P	根據客戶確定	2000
		0.5∶3P∶3P		2000
		0.2∶0.2∶3P		2000
		0.2∶0.5∶3P		2000
		0.5∶0.5∶3P		2000

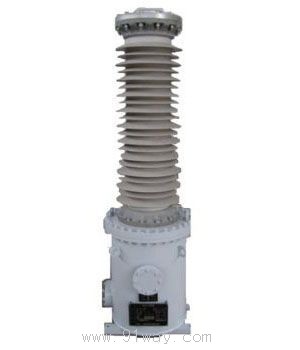

JDQX□-126氣體絕緣電磁式電壓互感器
