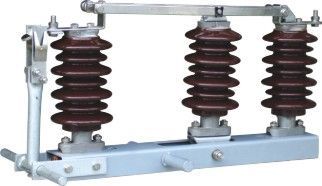

GW1-12系列戶外交流高壓隔離開關產品詳細說明：

GW1型戶外高壓隔離開關（以下簡稱隔離開關）適用于裝在戶外12kV線路上，供線路在有電壓，無負載時分合電路之用。

GW1-12系列戶外交流高壓隔離開關充分考慮到用戶的不同需要，分有帶接地刀和不帶接地刀兩種形式。帶接地刀的開關，配用 CS□型手動機構，可防止帶電掛接地線和帶接地線關合隔離開關等誤操作，操作人員也不必另掛接地線。本隔離開關有普通型和防污型兩種。其中防污型隔離開關能滿足較嚴重污穢地區之要求，可有效地解決隔離開關在運行中出現的污閃問題。產品符合GB1985及GB/T11022等標準要求。

結構特點：
隔離開關由三個單極開關組成。每個單極隔離開關都具有相同的組成部分，包括底座支柱及操作絕
緣子、前后靜觸頭、閘刀等。根據用戶需要，帶接地刀者配用CS□操動機構，不帶接地刀者，配用CS8-
5型操動機構。產品開距大，操作簡便可靠。
當線路上無斷路器或斷路器發生故障時，隔離開關允許在下列情況下進行分合；
對量度用的電壓互感器進行分合；
對母線設備上的充電電流進行分合；
對電力變壓器的空載電流進行分合（此時變壓器的容量不得超過750kVA）。

型號	額定電壓kV	最高工作電壓kV	額定電流A	動穩定電流kA(峰值)	10S熱穩定電流kA(有效值)
GW1-6/200	6	7.2	200	15	5
GW1-6/400	6	7.2	400	25	10
GW1-10/200	10	12	200	15	5
GW1-10/400	10	12	400	25	10
GW1-10/600	10	12	600	35	14
GW1-10W/200	10	12	200	15	5
GW1-10W/400	10	12	400	25	10
GW1-10W/600	10	12	600	35	14

型號	主 要 尺 寸 mm
	L	L1	L2	H	A	A1
GW1-6/200、400	560	500	150	325	420	280
GW1-10/200、400、600	670	620	180	363	510	370
