GN30-12(D)旋轉式戶內高壓隔離開關產品詳細說明：

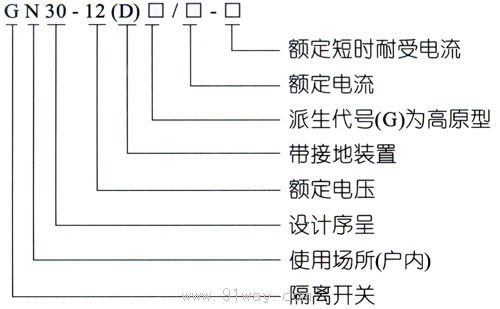

使用環境條件：
+ 海拔：1000～3000m；
+ 周?chē)�空氣溫度：上�?40℃，下限-10℃；
+ 周?chē)�環境相對濕度：日平均值不大于95%，月平均值不大于90%；
+ 地震烈度不超過8度；
+ 無嚴重灰塵、化學腐蝕性和爆炸性物質的場所；
+ 無經常性劇烈振動場所。

GN30-12(D)旋轉式戶內高壓隔離開關主要技術參數

型號	額定電壓 kv	最高工作電壓 kv	額定電流 A	動穩定電流 kA(峰值)	4s熱穩定電流 kA(有效值)
GN30-10/630-20	10	11.5	630	50	20
GN30-10/100-31.5	10	11.5	100	80	31.5
GN30-10/1250-31.5	10	11.5	1250	80	31.5
GN30-10/2000-40	10	11.5	2000	100	40
GN30-10/2500-40	10	11.5	2500	100	40
GN30-10/3150-40	10	11.5	3150	100	40
GN30-10D/630-20	10	11.5	630	50	20
GN30-10D/1000-31.5	10	11.5	1000	80	31.5
GN30-10D/1250-31.5	10	11.5	1250	80	31.5
GN30-10D/2000-40	10	11.5	2000	100	40
GN30-10D/2500-40	10	11.5	2500	100	40
GN30-10D/3150-40	10	11.5	3150	100	40

GN30-12(D)旋轉式戶內高壓隔離開關外形及安裝尺寸


圖1 GN30-12/630、1000戶內交流高壓隔離開關外形圖630A接線端子圖


圖2 GN30-12/630、1000戶內交流高壓隔離開關外形圖   1000A接線端子圖


圖3 GN30-12D/630、1000戶內交流高壓隔離開關外形圖

CN30-12				CN30-12D
630A		1000A		630A			1000A
A	C	A	C	A	B	C	A	B	C
～560	～315	～580	～332	～550	～610	～240	～575	～615	～245

圖4 GN30-12/1250戶內交流高壓隔離開關外形圖
