BFF系列高電壓并聯電容器產品詳細說明：

BFF系列高電壓并聯電容器主要應用于50Hz或60Hz交流電力系統以改善功率因數，產品性能符合GB3983.2-89《高電壓并聯電容器》及國際標準 IEC60871-1.

使用條件SERVICE CONDITIONS
1、海拔高度不超過1000m,環境空氣溫度-40℃～+40℃
2、安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性及爆炸性塵埃
3.連續運行電壓1.0Un,長期過電壓最高值不超過1.1Un
4.穩定過電流（包括諧波電流）不超過1.43In
5、最大允許容量不超過1.35Qn.

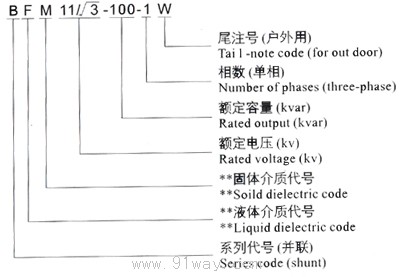

BFF系列高電壓并聯電容器型號說明 MODEL MEANINGS



液體介質代號
W-浸漬劑為烷基苯
A-浸漬劑為二芳基乙烷
A-浸漬劑為芐基甲苯

固體介質代號
F-聚丙焟薄烯薄和電容器紙復合介質
M-全薄膜介質s
F-聚丙烯薄和電容器紙復合介質
M-全薄膜介質Solid dielectric code:

BFF系列高電壓并聯電容器主要技術參數

型號 Model	額定值 Rated value
	電壓 UN(kV)	容量 QN(kvar)	頻率 FN(Hz)	電容 CN(μF)	電流 IN(A)
BFF6.3-30-1W	6.3	30	50	2.406	4.762
BFF6.3-50-1W	6.3	50	50	4.01	7.937
BFF6.3-100-1W	6.3	100	50	8.02	15.87
BFF6.6/ 3-30-1W	6.6/ 3	30	50	6.577	7.873
BFF6.6/ 3-50-1w	6.6/ 3	50	50	10.96	13.12
BFF6.6/ 3-100-1W	6.6/ 3	100	50	21.92	26.24
BFF10.5-30-1W	10.5	30	50	0.8661	2.857
BFF10.5-50-1W	10.5	50	50	1.444	4.762
BFF10.5-100-1W	10.5	100	50	2.887	9.524
BFF11/ 3-30-1W	11/ 3	30	50	2.368	4.724
BFF11/ 3-50-1W	11/ 3	50	50	3.946	7.873
BFF11/ 3-100-1W	11/ 3	100	50	7.892	15.75
BFF11-50-1W	11	50	50	1.315	4.545
BFF11-100-1W	11	100	50	2.631	9.091
BFF11-65-3W(Y)	11	65	50	1.71	3.412
BFF11-80-3W(Y)	11	80	50	2.105	4.199
BFF11-100-3W(Y)	11	100	50	2.631	5.249
BFF11-150-3W(Y)	11	150	50	3.946	7.873
