LW26GS系列掛鎖型電源切斷開關產品詳細說明：

用途
LW26GS系列掛鎖型電源切斷開關，是LW26系列萬能轉換開關的派生產品。主要用作機床中要能用掛鎖鎖住的電源切斷開關，在斷開位置(即“0”或“OFF”位)和接通位置(即“1”或“ON”位)能用掛鎖鎖住，以防止誤操作以及控制非授權人員的操作。產品符合國家標準GB 14048.3，國際標準IEC 60947-3。

分類
1）掛鎖型開關按規格分20A、25A、32A和63A四個電流等級。
　　-1型開關中20A有大、小兩種面板，其余規格為大面板，大面板開關可使用3把掛鎖，小面板開關可使用2把掛鎖；
　　-2型開關為大面板，可使用3把掛鎖。
2）掛鎖型開關按用途分普通式和急停式兩種。
　　普通式（LW26GS-□/03）為黑面板、黑手柄，
　　急停式（LW26GS-□/04）有急停標志，即黃面板、紅手柄。

產品型號
LW26GS-□/03-1 (普通式)
LW26GS-□/04-1 (急停式)
LW26GS-□/03-2 (普通式)
LW26GS-□/04-2 (急停式)

LW26GS系列掛鎖型電源切斷開關主要技術參數

型號規格		LW26GS-20	LW26GS-25	LW26GS-32	LW26GS-63
額定工作電壓 Ue	V	440	440	440	440
約定發熱電流 lth	A	20	25	32	63
額定工作電流 le
AC-21A	A	20	25	32	63
AC-22A	A	20	25	32	63
AC-23A	A	15	22	30	57
額定控制功率 P
AC-23A	KW	7.5	11	15	30
操作循環數 K
空載 F		8500	8500	8500	8500
有載 G		1500	1500	1500	1500
總數 H		10000	10000	10000	10000

外形尺寸和安裝尺寸

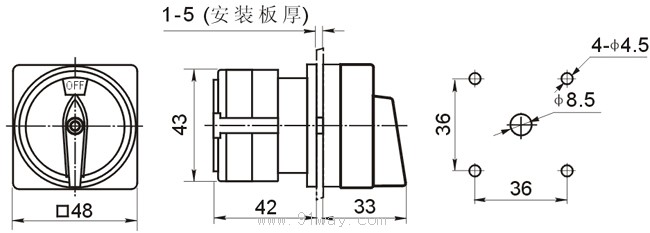

LW26GS-20/□-1型小面板開關

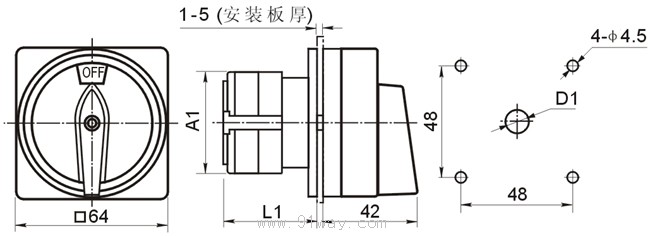

LW26GS-□/□-1型大面板開關

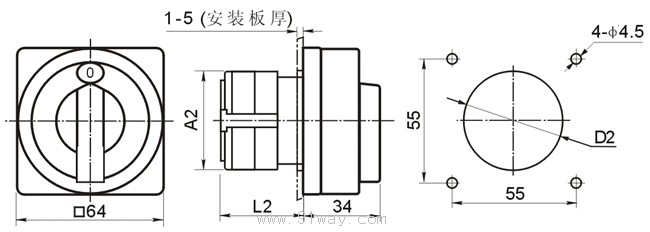

LW26GS-□/□-2型開關

型號規格	尺寸
	A1	L1	D1	A2	L2	D2
LW26GS-20	43	43	Φ8.5	43	37.5	Φ45
LW26GS-25	45.2	51	Φ8.5	45.2	45	Φ47
LW26GS-32	58	55	Φ10
LW26GS-63	66	72.5	Φ10

LW26GS系列掛鎖型電源切斷開關
