LW6D系列萬能轉換開關產品詳細說明：

用途
LW6D萬能轉換開關適用于機床控制電路中，實現各種線路的控制和轉換，也可用于其它場合控制線路的轉換

產品型號及其含義
分類
1 按觸頭座分

型號	觸頭座數	觸頭對數	排列形式
LW6D-1	1	3	單列
LW6D-2	2	6
LW6D-3	3	9
LW6D-4	4	12
LW6D-5	5	15
LW6D-6	6	18
LW6D-8	8	24
LW6D-10	10	30

2 按定位特征代號分

操作方式代號

操 動 器 位 置

A

0°

30°

B

30°

0°

30°

C

30°

0°

30°

60°

D

60°

30°

0°

30°

60°

E

60°

30°

0°

30°

60°

90°

F

90°

60°

30°

0°

30°

60°

90°

G

90°

60°

30°

0°

30°

60°

90°

120°

H

120°

90°

60°

30°

0°

30°

60°

90°

120°

I

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

J

150°

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

K

210°

240°

270°

300°

330°

0°

30°

60°

90°

120°

150°

180°

主要技術參數

約定發熱電流lth	A	5
額定工作電壓Ue	V	240	250	380
額定工作電流le
AC-15	A	1.50		0.95
DC-13	A		0.55

機械壽命和電壽命
機械壽命：0.3×106次，操作頻率為120 次/小時。
電壽命：AC-15時為0.1×106，操作頻率為300次/小時。
　　　　DC-13時為0.1×106次，操作頻率為300次/小時。

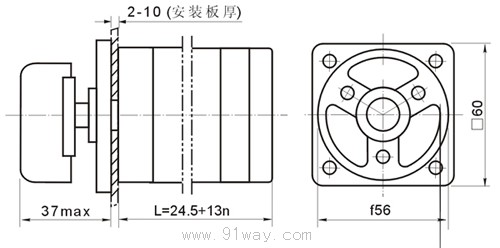

外形尺寸

注：為接觸系統節數。

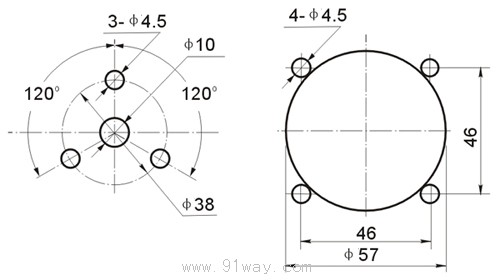

LW6D系列萬能轉換開關安裝尺寸

可任選一個進行安裝


LW6D系列萬能轉換開關
