HZ5BGS系列掛鎖型電源切斷開關產品詳細說明：

用途
HZ5BGS掛鎖型電源切斷開關是HZ5D的改進型，適用于電路中作電動機起動、停止、換向、變速之用。

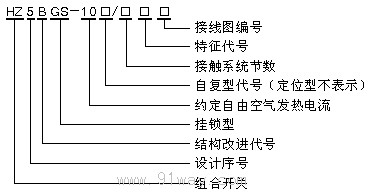

產品型號及其含義


分類
1按用途分
轉換電路用
直接開閉電動機作

2按接觸系統節數分
有1-8節，10節，共9種

主要技術參數

約定發熱電流lth	A	20
額定工作電壓Ue	V	440
額定工作電流le	A	20
額定控制功率P AC-3	kW	4
操作循環數AC-22A
空 載 F		8500
有 載 G		1500
總 數 H		10000

外形尺寸

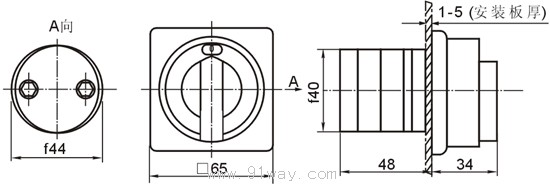

HZ5BGS-20/03-A、HZ5BGS-20/04-A型開關

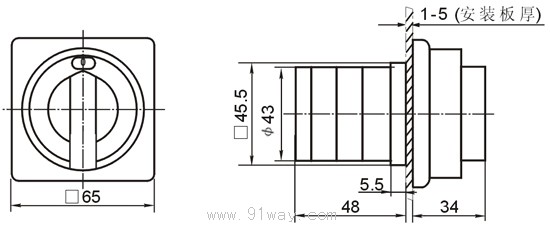

HZ5BGS-20/03-B、HZ5BGS-20/04-B型開關

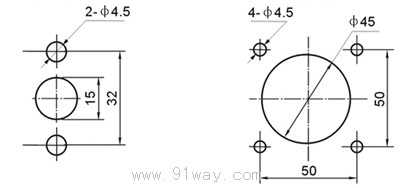

安裝尺寸

A型安裝尺寸     B型安裝尺寸
