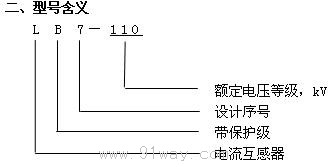

三、LB7-110W2(LB7-126W2)系列高壓互感器特點及結構簡介

本型電流互感器為油浸式全密封絕緣結構,主絕緣為電容型油紙復合絕緣, 一次繞組為變形“U”字節型1/4鋁管或半圓鋁管、半圓銅管，提高了產品的動熱穩定性；器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理；一次出線端子在瓷套上部打孔引出，串并聯可以在瓷套外換接形式，在儲油柜外便可以換接；采用不銹鋼金屬膨脹器作為油補償裝置，通過膨脹器上端窗口指針位置來表示油面指示。二次繞組可以根據用戶需求任意組合，帶負荷能力強。內部電場分布均勻且場強較低、局部放電量低。

四、LB7-110W2(LB7-126W2)系列高壓互感器技術參數

額定絕緣水平  kV	126/230/550
額定一次電流  A	2×50～2×1250
額定二次電流  A	5或1
準確級次	0.2S,0.5S,0.2,0.5,5P,10P根據要求可以帶抽頭
額定輸出  VA	20、30、40、50、60等
二次線圈個數	3～8
準確級組合	0.2S/0.5/5P/5P/5P/5P等任意組合
測量級儀表保安系數	Fs≤5
保護級準確限值系數	10、15、20、25、30、35、40等
短時熱電流  kA/s	22.5～50/1，可以根據用戶需求特殊設計
額定動穩定電流  kA	56.25～125，可以根據用戶需求特殊設計
產品介質損耗因數	≤0.005
局部放電量  pC	≤5
無線電干擾水平  μV	≤250
外絕緣爬電距離  mm	3150,3906等
產品海拔  m	≤3500

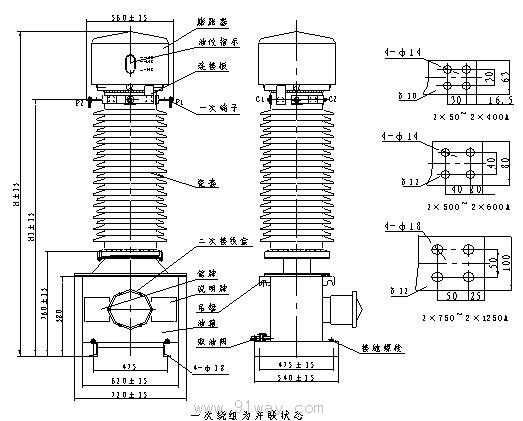

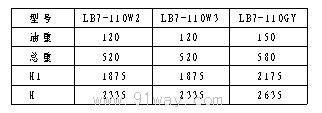

五、LB7-110W2(LB7-126W2)系列高壓互感器外形及安裝尺寸

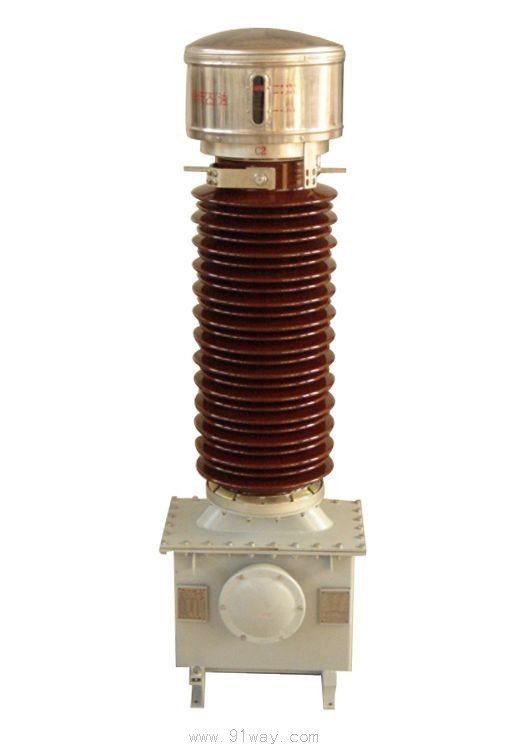

LB7-110系列高壓互感器
