產品名稱： | DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 高壓電器 -- 帶電顯示器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器
產品型號：DXN8B
產品概述：DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器采用環氧樹脂自動壓力凝膠工藝（簡稱APG 工藝）成型的新型電壓傳感器，具有外形美觀、局部放電量小、爬距大(爬電比距≥2.3符合二級污穢要求)、彎曲負荷高等優點。廣泛適用于戶內3.6~40.5kV,頻率為50Hz的戶內高壓電氣設備中，與電壓指示器配套使用，反映高壓回路帶電狀況，可以實現強制閉鎖，防止誤入帶電間隔，還可與隔離開關、接地開關配套使用，提高配套產品的防誤性能。
產品描述：
DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器
執行標準號：DL/T538-93 IEC 61958 : 2000 高壓開關設備編號：(2000)使－485
成型工藝: 環氧樹脂自動壓力凝膠工藝（簡稱APG工藝）
警示：僅憑帶電顯示裝置的顯示還不足以證明系統已經不帶電：如運行程序要求將其作為強制要求，還應使用符合IEC 61243的相關的電壓探測器或電壓探測裝置。
○正常工作條件
環境溫度：上限值不超過＋40℃，下限值不低于－25℃，特殊地區不低于－35℃
海撥高度：安裝地區海撥不高于1000m
大氣條件：空氣相對濕度日平均值不大于95%，月平均值不大于90%；水蒸汽壓力日平均值不超過2.2kPa，月平均值不超過1.8kPa
環境條件：無明顯污穢、無易燃、易爆化學腐蝕和鹽霧場所

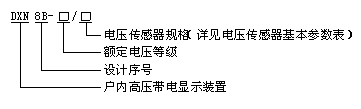

○ 顯示裝置（電壓傳感器）型號及含義

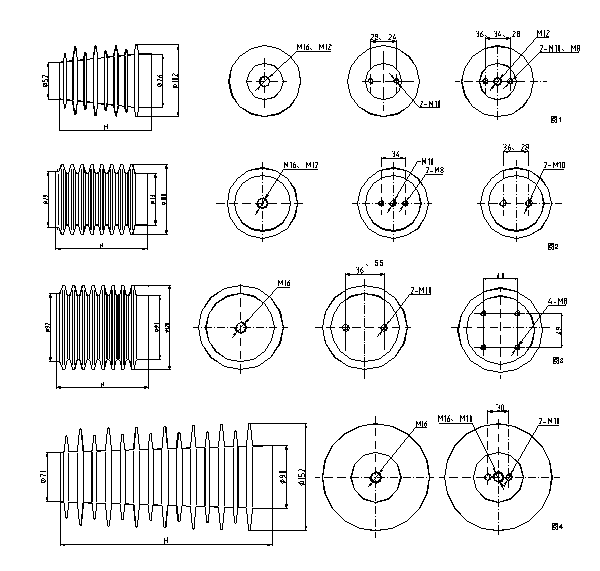

DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器外形圖示
電壓傳感器基本參數表
| 訂貨序號 | 電壓等級 (kV) | 規格 | 外形高度 H (mm) | 最大外徑 (mm) | 最小斷裂負荷 (kN) | 局放 (pＣ) | 爬電距離 (mm) | 上 法 蘭 規 格 | 下法蘭孔徑 | 圖示 | ||||
| A | B (C) | 總數 (個) | ||||||||||||
| 中心螺孔 | 旁孔孔徑 | 孔距 | ||||||||||||
| D-130 A 1 | 12 | 130 A 1 | 1 3 0 | 1 0 2 | ≥ 8 | ＜ 5 | 2 7 6 | M 1 2 | / | / | 1 | M 1 6 | 圖 1 | |
| D-130 B 1 | 130 B 1 | / | M 1 0 | 2 4 | 2 | M 1 6 | ||||||||
| D-130 B 2 1 | 130 B 2 1 | / | M 8 | 28 | 2 | M 1 2 | ||||||||
| D-130 A 2 0 | 130 A 2 0 | M 1 6 | / | / | 1 | M 2 0 | ||||||||
| D-135 B 6 | 12 | 135 B 6 | 1 3 5 | 1 0 2 | ≥ 8 | ＜ 5 | 2 8 1 | / | M 6 | 28 | 2 | M 1 2 | 圖 1 | |
| D-135 B 9 | 135 B 9 | / | M 8 | 36 | 2 | |||||||||
| D-140 A 1 | 12 | 140 A 1 | 1 4 0 | 1 0 2 | ≥ 8 | ＜ 5 | 2 8 6 | M 1 2 | / | / | 1 | M 1 6 | 圖 1 | |
| D-140 A 2 | 140 A 2 | M 1 6 | / | / | 1 | |||||||||
| D-140 B 2 | 140 B 2 | / | M 1 0 | 2 8 | 2 | |||||||||
| D-145 A 1 | 12 | 145 A 1 | 1 4 5 | 1 0 2 | ≥ 8 | ＜ 5 | 2 9 1 | M 1 2 | / | / | 1 | M 1 6 | 圖 1 | |
| D-145 A 20 | 145 A 20 | M 1 6 | / | / | 1 | M 2 0 | ||||||||
| D-145 A 2 | 145 A 2 | M 1 6 | / | / | 1 | M 1 6 | ||||||||
| D-145 B 2 | 145 B 2 | / | M 1 0 | 2 8 | 2 | M 1 6 | ||||||||
| D-140 B 5 | 12 | 140 B 5 | 1 4 0 | 1 0 0 | ≥ 1 2 | ＜ 5 | 2 8 6 | / | M 1 0 | 3 6 | 2 | M 1 6 | 圖 2 | |
| D-140 C 1 | 140 C 1 | / | M 8 | 4 0×4 8 | 4 | |||||||||
| D-145 B 5 | 12 | 145 B 5 | 1 4 5 | 1 0 0 | ≥ 1 2 | ＜ 5 | 2 9 1 | / | M 1 0 | 3 6 | 2 | M 1 6 | 圖 2 | |
| D-145 C 1 | 145 C 1 | / | M 8 | 4 0×4 8 | 4 | |||||||||
| D-160 B 5 | 12 | 160 B 5 | 1 6 0 | 1 0 0 | ≥ 1 2 | ＜ 5 | 3 0 6 | / | M10 | 36 | 2 | M 1 6 | 圖 2 | |
| D-3 0 0 AB1 | 2 4 | 300 A B 1 | 3 0 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 1 0 | M 1 0 | M 1 0 | 3 0 | 3 | M 1 6 | 圖4 | |
| D-3 2 0 A 2 | 40.5 | 3 2 0 A 2 | 3 2 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 3 0 | M 1 6 | / | / | 1 | M 1 6 | 圖4 | |
| D-3 2 0 B | 40.5 | 3 2 0 B | 3 2 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 3 0 | / | M 1 0 | 3 0 | 2 | M 1 6 | 圖4 | |
| D-3 4 0 B | 40.5 | 3 4 0 B | 3 4 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 5 0 | / | M 1 0 | 3 0 | 2 | M 1 6 | 圖4 | |
| D-3 6 0 A 2 | 40.5 | 3 6 0 A 2 | 3 6 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 7 0 | M 1 6 | / | / | 1 | M 1 6 | 圖4 | |
| D-3 8 0 A 2 | 40.5 | 3 8 0 A 2 | 3 8 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 9 0 | M 1 6 | / | / | 1 | M 1 6 | 圖4 | |
| D-3 8 0 B | 3 8 0 B | / | M 1 0 | 3 0 | 2 | |||||||||
| D-3 8 0 B 4 | 3 8 0 B 4 | / | M 1 2 | 4 0 | 2 | |||||||||

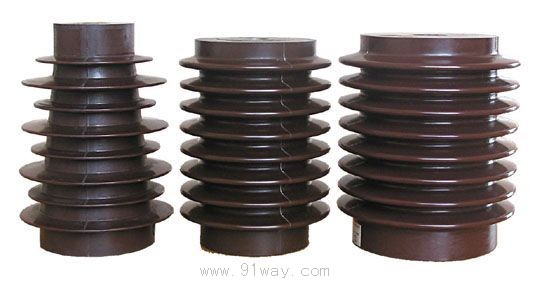

DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器
