OWF系列耦合電容器產品詳細說明：

OWF系列耦合電容器主要用于工頻交流輸電線路的高頻載波通信、測量、控制、保護以及抽取電能等裝置中。

結構性能
OWF系列耦合電容器由芯組、瓷套、膨脹器等部件組成。芯組由若干個聚丙烯薄膜、電容器紙、鋁箔卷制而成的芯子串聯組成；外殼由瓷套及鋼板制成的大蓋、板底、密封耐油膠圈組成。
頻率50Hz，電容器在1.2倍額定電壓同時附加30～5000KHz通訊波條件下長期運行，并且在用于星形點有效接地系統時，可以在1.5Un下連續運行30S；用于帶有自動切除對地故障的星形點非有效接地系統時，可在1.9Un下連續運行30S；用于無自動切除對地故障的星形點非有效接地系統時，可在1.9Un下連續運行8h。

工作環境
（1）電容器為戶外裝置，使用于周圍環境溫度-50oC～+50oC。
（2）安裝運行地區海拔高度不超過1000m。（高原地區可特殊設計）
（3）安裝運行地區風速不超過150km/h，地震裂度不超過8度。

安裝說明
懸掛使用≤35kv普通型電容器。用于懸掛使用時，應利用上蓋吊環螺釘進行懸掛，上蓋為高壓端，底板為低壓端。
座立使用≤35kv普通型電容器。用于座立使用時，底部應配接合格的OZ－35絕緣支架；上蓋為高壓端，電容器底板為低壓端。支架下鐵板的四角圓孔為安裝固定螺桿用。
220kv各型號電容器，均為兩節110kv電容器串聯而成，帶鑄鐵底座一節為下節。將上節底板與下節上蓋用螺栓緊固成一體即可。底座四角圓孔為固定用螺孔。多臺使用時，應按本廠編號配對使用，不得混淆，以免影響電容器的技術指標。

OWF系列耦合電容器技術性能：
1、 35KV站用耦合電容器技術參數
1、名 稱：耦合電容器 型號：OWF-350√3-0.0035
2、型 號： OWF。
3、工業頻率： 50HZ。
4、載波頻率范圍：40-500kHz。
5、線路額定電壓：35／ kV。
6、額定電容：0.00035 Uf。
7、電容值偏差不超過+10%—5%。
8、爬電比距不小于20mm/kV。
9、絕緣水平應符合GB311.1—83《高壓輸電設備的絕緣配合》的規定。
10、損耗角正切值（20℃時）不超過0.0015。
11、低電壓端子和地之間的雜散電容值不超過200PF，雜散電導值不超過20us。
12、重量：45kg

110KV電站用耦合電容器技術參數
1、名 稱：耦合電容器 型號：OWF-110√3- 0.0066/0.01
2、型 號： OWF。
3、工業頻率： 50HZ。
4、載波頻率范圍：40-500kHz。
5、線路額定電壓：110／ kV。
6、額定電容： 0.0066/0.01。
7、電容值偏差不超過+10%—5%。
8、爬電比距不小于20mm/kV。
9、絕緣水平應符合GB311.1—83《高壓輸電設備的絕緣配合》的規定。
10、損耗角正切值（20℃時）不超過0.0015。
11、低電壓端子和地之間的雜散電容值不超過200PF，雜散電導值不超過20us。
12、重量：170kg。
13、安裝方式：座式。
220KV 站用耦合電容器技術參數
1、名 稱：耦合電容器 型號：OWF-220√3-0.005/0.0033
2、型 號： OWF。
3、工業頻率： 50HZ。
4、載波頻率范圍：40-500kHz。
5、線路額定電壓：220／ kV。
6、額定電容：0.005 /0.0033Uf。
7、電容值偏差不超過+10%—5%。
8、爬電比距不小于20mm/kV。
9、絕緣水平應符合GB311.1—83《高壓輸電設備的絕緣配合》的規定。
10、損耗角正切值（20℃時）不超過0.0015。
11、低電壓端子和地之間的雜散電容值不超過200PF，雜散電導值不超過20us。
12、重量：330/320kg。
13、安裝方式：座式。

OWF系列耦合電容器主要技術參數

序號	型 號	額定電壓 (kV)	額定電容 (μF)	外形尺寸 L×B×H(mm)	重量 (kg)
1	OWF35-0.0035	35	0.0035	275×275×760	55
2	OWF110/√3-0.0066	110/	0.0066	485×415×1430	210
3	OWF110/√3-0.01H	110/	0.01	485×415×1430	250
4	OWF220/√3-0.005H	220/	0.005	485×415×2700	480

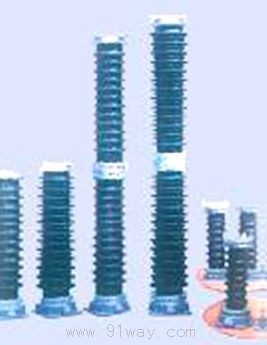

OWF系列耦合電容器
