P、PQ系列高壓線路針式絕緣子產品詳細說明：

P、PQ系列高壓線路針式絕緣子主要用于高壓架空輸配電線中絕緣和支持導線，此系列產品分為普通型，耐污型等類型，產品結構合理，性能可靠，使用安裝廣泛方便。

GB 國標

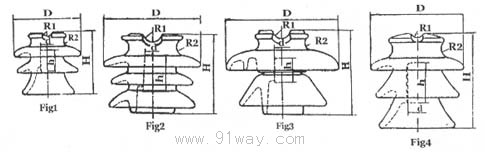

P、PQ系列高壓線路針式絕緣子主要尺寸和性能指標:

圖號		1	1	2	2	3	2	4
型號		P-10T/M	P-15T/M	PQ1-10T/M	PQ-15T/M	P-20T/M	PQ-20T/M	PQ-10T/M
主 要 尺 寸 (mm)	H	105	120	133	137	165	188	165
	H1	176	180	183	185	235	235	209
	H2T/M	35/140	40/140	40/140	40/140	40/140 188	40/140 188	40/140 188
	D	145	190	140	152	228	175	228
	D1	M16	M20	M20	M20	M20	M20	M20
	R1	11	13	13	13	14	14	19
	R2	9	11	9.5	12.5	13	13	14
額定電壓(KV)		10	15	11	15	20	20	22
爬電距離		195	280	255	295	370	370	450
雷電沖擊耐受電壓		75	90	90	110	132	132	132
工頻電壓	濕耐受KV	28	40	40	50	50	50	50
	擊穿KV	95	98	130	135	140	140	145
彎曲耐受負荷KV		1.4	-	2	2	2	2	2
彎曲破壞負荷KN		11	11	11	11	13	13	13
重量（KG）		2.1/2.3	3.4/3.7	2.35/2.7	2.4/2.75	6.2/6.6	6.2/6.7	6.7/7.1
絕緣子類型		普通型		耐污型
釉色：通常供給棕釉

DIN德標/BS英標

高壓線路針式絕緣子主要尺寸和性能參數：

產品編號			0151	0152	0153	0154
圖    號			1	1	1	2
德標等級			st-10/J	st-15/J	st-20/J	p-20-D
主要尺寸 mm	H		130	150	185	185
	h		55	60	65	65
	D		135	150	175	175
	d		31	31	35	35
	R1		10	10	10	10
	R2		12.5	12.5	12.5	12.5
額定電壓 KV			10	15	20	20
爬電距離 mm			240	270	340	340
工頻擊穿電壓 KV			110	120	140	140
平均破壞負荷 KN			12	12	14.7	14.7
閃絡電壓(不小于)	工  頻	干閃	70	75	90	80
		濕閃	42	53	65	50
	50 %臨界沖擊		100	110	130	130
重  量			1.5	2.7	3.4	3.8

ANSI 美標

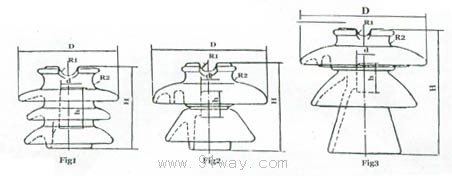

主要尺寸和性能參數：

圖    號				1	1	2	2	3
美標等級				56-1	56-2	56-3	56-4	56-5
主要尺寸 （mm）			H	146	165	191	241	318
			h	51	51	51	51	51
			D	191	229	267	305	343
			d	89	102	102
			d1	35	35	35	35	35
			R1	19	19	19	19	19
			R2	14	14	14	14	14
額定電壓				23	23	35	46	69
爬電距離				330	432	533	685	864
閃絡電壓（不小于）	工頻電壓	干閃		95	110	125	140	175
		濕閃		60	70	80	95	125
	50% 臨界沖擊	正極kv		150	175	200	225	270
		負極kv		190	225	265	310	340
無線電壓干擾電壓	對地實驗 kv			15	22	30	30	44
	IMHZ時最大值			100	100	200	200	200
工頻擊穿電壓(最小值)Kv				130	145	165	186	225
干弧距離mm				178	210	241.3	285	356
搞彎強度kgf				1134	1360	1360	1360	1360
重量kg				3.7	5.3	7	10.8	13.5
釉色：通常供給棕釉

BS英標/DIN德標

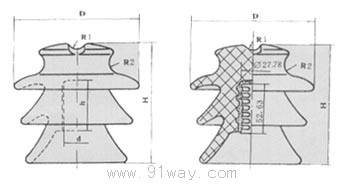

主要尺寸和性能參數：

圖    號				1	1	2	3	4
英標等級				P-11-Y	P-15-Y	P-20-Y	P-33-Y	St-20/J
主要尺寸 （mm）			H	133	137	195	244	185
			h	48	48	52.63	52.63	65
			D	140	152	230	279	175
			d	18.29	18.29	27.78	27.78	35
			R1	9.5	12.7	14.3	13	10
			R2	13	13	19	19	12.5
閃絡電壓（不小于）	工頻電壓	干閃		75	80	100	135	90
		濕閃		45	55	60	85	65
	50 % 臨界沖擊	正極性(KV)		100	130	160	185	130
		負極性(KV)		110	175	205
耐受電壓	1分鐘工頻	干耐受(KV		65	70	90	110
		濕耐受(KV)		40	50	55	75
	沖擊				110	150
無線電干擾電壓	對地實驗(KV)			15	15	22	30
	1000千赫時最大			8000	8000	12000	16000
額定電壓				11	15	20	33	20
爬電距離				240	298	432	630	340
工頻擊穿電壓(KV)				135	135	145	185	140
搞彎強度				11	11	11	13	14.7
重量				1.8	-	-	11.5	3.4
釉色：通常供給棕釉
