J型拉緊絕緣子產品詳細說明：

J型拉緊絕緣子用于輸配電線路和通信線路，廣播線路終端，拐角或大跨距電桿上，以平衡電桿受拉應力，使用時導線，拉線穿過孔槽，張緊導線作絕緣和連接用。

型號：J-拉緊絕緣子
破折號后的數字為機械破壞負荷（噸）
GB/國標

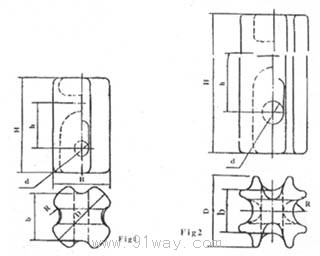

J型拉緊絕緣子主要尺寸和性能參數：

圖號			1	2	3
國標等級			J-4.5	J-9	J-7
主要尺寸	H		90	172	146
	h		42	72	73
	D		64	98	73
	B		58	-	-
	b		45	60	44
	d		14	25	22
	R		10	14	13
機械破壞負荷(KN)			44	89	71
工頻濕耐電壓(KV)			-	-	15
網絡電壓	工頻	干 (KV)	20	30	-
		濕 (KV)	10	20	-
重量t(KG)			1.1	2.0	1.1

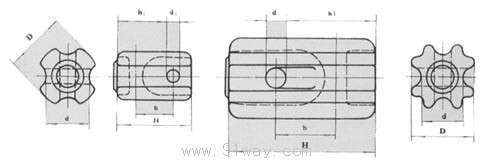

ANSI/美標

拉緊絕緣子主要尺寸和性能參數：

工廠代號			0513	0514	0515	0516
圖    標			1	1	1	2
美標等級 Class BS			54-1	54-2	54-3	54-4
主要尺寸 mm	H		88	108	140	171
	h		44	57	79	69
	h1		64	76	103	114
	D		64	73	86	89
	d		44	54	60	60
	d1		16	22	25	25
機械破壞負荷(KN)			44	53	89	89
爬電距離			41	47	57	76
閃絡電壓	工 頻	干(Kv)	25	30	35	40
		濕(Kv)	12	15	18	23
重量 (kg)			0.43	0.63	1.2	2

J型拉緊絕緣子（暫無圖片）
