CXM(D)58系列防爆照明(動力)配電箱(ⅡC)產品詳細說明：

CXM(D)58系列防爆照明(動力)配電箱(ⅡC)適用范圍

1區，2區危險場所。
ⅡA，ⅡB,ⅡC類爆炸性氣體環境。
溫度組別：T1-T4

產品特點：
本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。
壓鑄鋁合金外殼，內裝高分斷小型斷路器
具有過載短路保護并可根據要求增加漏電保護等功能。
本產品采用模塊化結構，各種回路可以自由選擇組合。
有特殊要求可特制。
鋼管或電纜布線均可。

CXM(D)58系列防爆照明(動力)配電箱(ⅡC)型號含義



主要技術參數

使用類型 Using sort	額定電壓(A)Rated voltage	主回路額定電流(A)Rated current of main circuit	支路數 Branch number	主回路總開關數（臺）Switch No.of main circuit	支路額定電流（A）Branch current	防爆標志Explosion-proof mark	管螺紋 Thread		電纜外徑(ф)Cable outer diameter		防護等級protection category
							進線Inlet	出線outlet	進線Inlet	出線outlet
BX□58-4	380	60	4 6 8 10 12 4 6 8 10 12		1 3 5 10 15 20 25 32 40 50 60	ExdeⅡ CT4			ф18		IP65
BX□58-6									ф22
BX□58-8									ф26
BX□58-10							G1/2"	G3/4"	ф30	ф10
BX□58-12									ф34
BX□58-4G									ф36
BX□58-6G	220	250		1					ф18
BX□58-8G									ф22
BX□58-10G							G3"	G3/4"	ф26	ф22
BX□58-12G									ф30
									ф34
									ф36

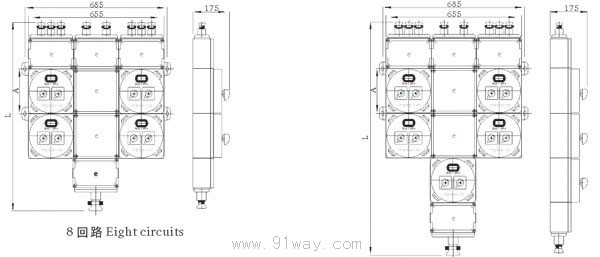

外形及安裝尺寸

支路數 Branch number	L （不帶總開關）	C （帶總開關）	A
4回路子 four circuits	705	925
6，8回路 six,eight circuits	925	1145	220
10，12回路 ten,twelve circuits	1145	1365	440
