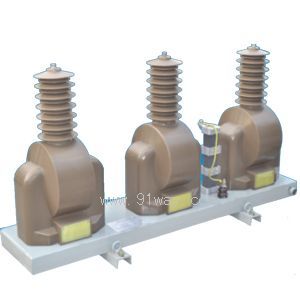

JSXW-35戶外三相抗諧振電壓互感器：



JSXW-35戶外三相抗諧振電壓互感器為三只戶外環氧樹脂（原產德國）澆注的半絕緣全封閉電壓互感器JDZXF-35W與消諧器LXQⅡ-35KV組裝而成，適用于戶外交流50Hz-60Hz，額定電壓35kV及以下的電力系統中做電壓測量，電能計量和繼電保護用。適用于農村戶外變電站，也可用于工業、企業小型變、配電所。本產品具有抗鐵磁諧振功能。

結構特點：
JSXW-35戶外三相抗諧振電壓互感器為支柱式結構， 采用戶外環氧樹脂全封閉澆注，具有耐污穢、耐電弧、耐紫外線、抗老化，壽命長等特點。由于本互感器采用全封閉澆注絕緣，體積小、重量輕。二次出線端有接線保護罩其下方有出線孔，并能實現防盜措施，安全可靠，底座槽鋼上有4個安裝孔。

技術參數：
額定絕緣水平：40.5/95/185kv；
負載的功率因數：COSφ=0.8（滯后）；
產品標準符合：GB1207-2006《電壓互感器》；
局部放電水平：符合GB7354-97，視在放電量不大于20PC；
表面爬距滿足Ⅳ級污穢等級要求；
準確級及相應的額定容量見表：
污穢等級：Ⅳ級；

JSXW-35戶外三相抗諧振電壓互感器
