F型高壓限流熔斷器產品詳細說明：

F型全范圍高壓限流熔斷器I2特性:

定工作電壓(Kv)	額定工作電流(A)	弧前I2*t最小值(A2*s)	熔斷I2*t最小值(A2*s)
12	10	2.2×102	4.7×103
12	16	3.4×102	6.1×103
12	20	7.7×102	1.1×104
12	25	1.3×102	1.6×104
12	31.5	2.5×103	2.5×104
12	40	3.8×103	3.8×104
12	50	6.8×103	5.6×104
12	63	8.1×103	8.4×104

F型全范圍高壓限流熔斷器與變壓器配套:

變壓器容量(KvA)	變壓器初級電壓12Kv t 熔斷器型號(符合DIN標準.BS標準)		熔斷體額定電流(A)
≤125	FDL.J-12	FFGHA-12	10
160	FDL.J-12	FFGHA-12	16
200	FDL.J-12	FFGHA-12	20
250	FDL.J-12	FFGHA-12	20
315	FDL.J-12	FFGHA-12	25
400	FDL.J-12	FFGHA-12	31.5
500	FDL.J-12	FFGHA-12	40
630	FDL.J-12	FFGHA-12	50
800	FDL.J-12	FFGHA-12	63

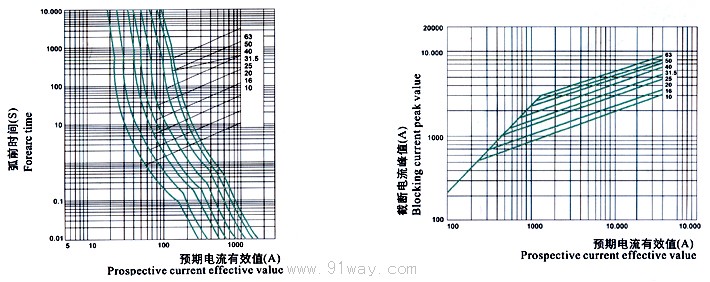

F型高壓限流熔斷器特性曲線:



F型12KV熔斷體時間-電流特性         F型12KV熔斷體截斷電流特性

用途:
全范圍保護用高分斷能力高壓限流熔斷器適用于交流50Hz,額定電壓3.6-10KV,額定電流至100的電力系統中,作為變壓器及其他電力設備的過載或短路保護用.
本高壓熔斷器符合國家標準GB15166.2標準和國際電工委標準LEC60282標準以及德國DIN標準英國BS標準.

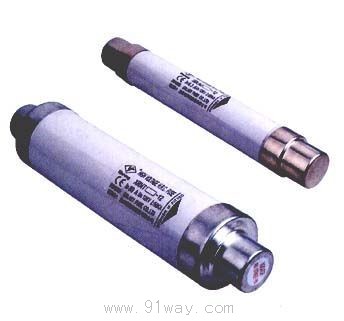

F型高壓限流熔斷器
