ZJ200A,200S,200D系列直流接觸器產品詳細說明：

用途：
ZJ200A,200S,200D系列直流接觸器適用于電瓶車、電動叉車、挖掘機、汽車空調、通訊電源、不間斷電源等電控系統。

使用條件：
1、環境溫度：-25～+40℃
2、相對濕度：+20℃達98%
3、固定處振動頻率：1～50Hz　 加速度：10米/秒2
4、沖擊加速度：30米/秒2
5、海拔高度：2000米
6、安裝方向：觸點朝上

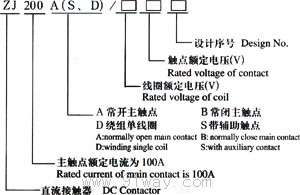

產品型號含義

序	參數名稱		單位	產品線圈額定電壓類型參數要求
				12V	24V	30V	36V	40V	48V	48A(V)	220V
1	線圈額定控制電源電壓		V	12	24	30	36	40	48	48	220
2	線圈最大起動電流		A	<5
3	線圈冷狀態下最大保持電流		A	0.55	0.3	0.25	0.20	0.17	0.14	0.1	0.1
4	觸點電路額定工作電壓		V	24	48	30	36	40	48	48	48
5	觸點電路額定工作電流		A	200
6	控制電源電壓波動范圍		-	20%
7	觸點最大通斷能力		A	4Ie通電時間5毫秒，通斷5次（τ=0.001秒）
8	100A電流下觸點壓降		MV	<60
9	額定控制電源電壓下吸合時間		MS	≤30
10	額定控制電源電壓下釋放時間		MS	≤30
11	觸點最大彈跳時間		MS	3
12	絕緣電阻值(冷態)		MΩ	>20
13	交流絕緣抗電強度		-	50周/秒 1500V 1分鐘
14	ZJ200S輔助觸點阻性負載		A	-
15	電壽命	ZJ200A/ZJ200D	-	τ=0.001秒 10
		ZJ200S		τ=0.001秒 5
16	機械壽命		萬次	100
17	工作規范		-	連續
18	動作特性		V	70%Us產品應能吸合，40%Us產品不釋放，最小釋放電壓不低于5%Us.

ZJ200A,200S,200D系列直流接觸器
