DMB電動隔膜泵產品詳細說明：

概述

DMB電動隔膜泵為新研制開發的新型電動隔膜泵,采用XLD系列擺線針輪減速機傳動動力,替代傳統的渦輪渦桿減速機.同理由于近年來隔膜材質取得了突破性的進展,使該系列泵可更廣泛地取代部分離心泵、螺桿泵、潛水泵、泥漿泵和雜質泵，應用于石油、化工、 冶金、陶瓷等行業。

特點
1、結構緊湊、體積小、重量輕、裝拆方便；
2、傳動效率高；
3、運轉平穩、噪音低；
4、使用壽命長；
5、可無泄漏輸送介質；
6、可承受空載運行；
7、不需灌引水，能自吸；
8、通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過；
9、根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁腈橡膠、四氟乙烯，完全可
以滿足不同用戶的需要。過流部件也可根據用戶要求，分為鑄鐵、不銹鋼、鋁合
金，電機分為普通型和防爆型。

DMB電動隔膜泵性能參數表

型號	流量 （m3/h)	揚程 (m)	吸程 (m)	配備功率 (KW)	泵體材料				配備減速機 型號
					鑄鐵	鋁合金	不銹鋼	襯膠
DBY-10	0.75	30	3	0.55	☆	☆	☆	/	XLD3-35
DBY-15	1.5	30	3	0.55	☆	☆	☆	/	XLD3-35
DBY-20	2.5	30	3	1.5	☆	☆	☆	/	XLD3-35
DBY-25	3.5	30	4	1.5	☆	☆	☆	☆	XLD3-35
DBY-32	4	30	4	1.5	☆	☆	☆	☆	XLD3-35
DBY-40	4.5	30	4	1.5	☆	☆	☆	☆	XLD3-35
DBY-50	6.5	30	4.5	2.2	☆	☆	☆	☆	XLD3-35
DBY-65	8	30	4.5	2.2	☆	☆	☆	☆	XLD3-35
DBY-80	16	30	5	4	☆	☆	☆	/	XLD5-35
DBY-100	20	30	5	4	☆	☆	☆	/	XLD5-35

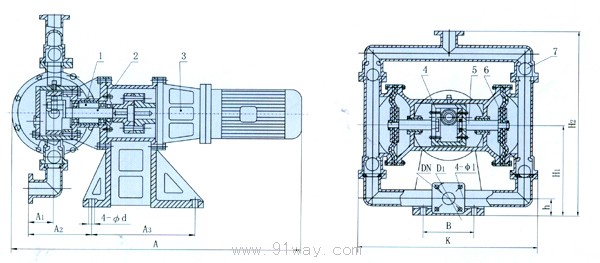

DMB電動隔膜泵外形及安裝公尺寸

型號	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-10	550	100	90	290	190	250	10	50	12.5	14	50	155	290
DBY-15	550	100	90	290	190	250	15	55	12.5	14	50	155	290
DBY-20	697	45	120	340	150	317	20	65	12.5	14	35	130	262
DBY-25	862	75	192	305	150	550	25	75	14	17.5	55	285	590
DBY-32	862	75	192	305	150	550	32	90	14	17.5	55	285	590
DBY-40	862	75	192	305	150	550	40	100	14	17.5	55	285	590
DBY-50	700	145	50	230	340	550	50	110	14	17.5	65	390	787
DBY-65	700	145	50	230	340	550	65	130	14	17.5	65	390	787
DBY-80	1270	160	412	565	460	884	80	150	17.5	22	100	468	1080
DBY-100	1270	160	412	565	460	884	100	170	17.5	22	100	468	1080
