GI系列手動真空蝶閥產品詳細說明：

GI系列手動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。

主要性能
漏率：≤1.3×10-9Pa.M3/S;
適用壓力范圍：1.3×10-5Pa～3×105Pa;
工作溫度：氟橡膠-25℃～+150℃；
安裝位置：任意；
閥板兩側壓力差對閥門開、關無關；
壽命：≥10000次。

原理
閥桿插入體內，閥板固定在閥桿上，轉動900達到開關目的。

特點
GI系列真空蝶閥是經過一系列改進過的蝶閥：
閥門能承受正壓力；
閥桿上下不竄動；
開、關有限位結構，閥板有鎖定裝置;

主要零件材料：
體、桿、板	不銹鋼、碳鋼鍍鎳
密封件	氟橡膠、丁腈膠

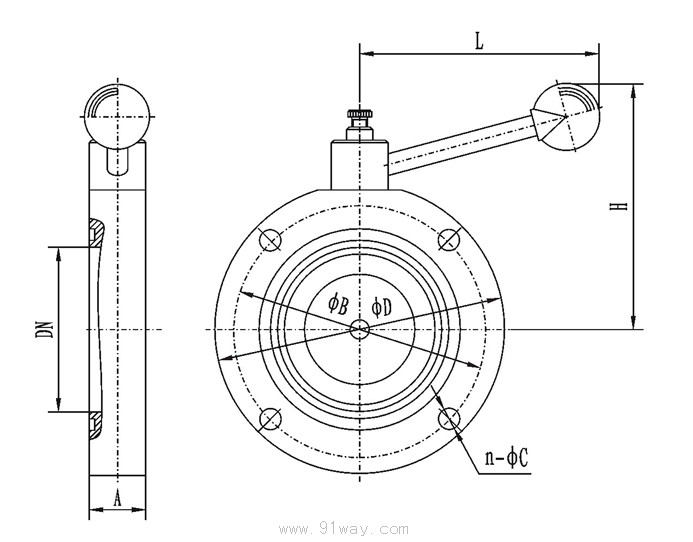

GI真空蝶閥外形連接尺寸： 真空標準：GB6070

型號	DN	D	D0	B	N	C	H	L
GI-32	32	90	70	22	4	9	130	140
GI-40	40	100	80	22	4	9	140	155
GI-50	50	110	90	22	4	9	150	170
GI-63	63	130	110	28	4	9	170	190
GI-80	80	145	125	28	8	9	185	212
GI-100	100	165	145	28	8	9	206	242
GI-125	125	200	175	34	8	11	240	283
GI-160	150	225	200	34	8	11	265	320
GI-200	200	285	260	40	12	11	334	400
GI-250	250	335	310	45	12	11	384	473
GI-320	300	425	395	50	12	147	472	568
GI-400	400	510	480	60	16	14	560	700

GI真空蝶閥外形連接尺寸： 真空標準：JB919

型號	DN	D	D0	B	N	C	H	L
GI-32	32	78	64	22	4	7	118	134
GI-40	40	85	70	22	4	7	125	147
GI-50	50	110	90	22	4	9	150	170
GI-63	63	125	105	28	4	9	165	187
GI-80	80	145	125	28	4	9	185	212
GI-100	100	170	145	28	4	12	210	244
GI-125	125	195	170	34	4	12	238	280
GI-150	150	220	195	34	8	12	263	317
GI-200	200	275	250	40	8	12	324	396
GI-250	250	330	300	45	8	14	378	467
GI-300	300	380	350	50	8	14	428	546
GI-400	400	500	465	60	8	18	550	695
