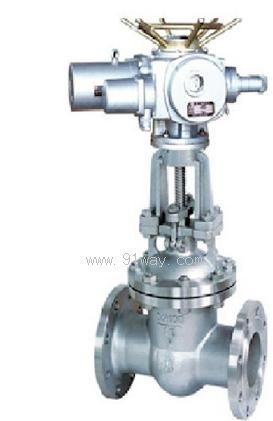

Z941電動閘閥產品詳細說明：

法蘭連接鋼制閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃（碳鋼）及-40～200℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。

Z941電動閘閥標準規范 ：

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12234	GB1221	GB9131、 JB/T74、 HGJ67	JB/T74～90、 GB9112～9131、 HGJ44～76	JB/T9092

Z941電動閘閥型號、材料及主要參數：

主 要 零 件 材 料	閥體、閥蓋、閘板		WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M (316)
	密封面		Cr13或 硬質 合金	本體(W)或硬質合金(Y)
	閥桿及內件		2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)
	填料		柔性石墨
	墊片		不銹鋼纏繞墊片
適用工況		適用介質	水、 蒸汽、 油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
		適用溫度	-29～425℃	-40～500℃

Z941電動閘閥主要連接尺寸:

公稱壓力 PN(MPa)	公稱通徑	主要外形尺寸及連接尺寸												電動裝置 型號	公稱轉矩 Nm	電動機功率 Kw	質量
		L	D	D1	D2	D8	D6	b	z-Φd	H	L1	L2	Do
10.0	40	240	165	125	95	75	76	26	4-23	680	590	371	365	DZW15A	150	0.37	113
	50	250	195	145	112	85	88	28	4-25	810	590	371	365	DZW20A	200	0.55	123
	65	280	220	170	138	110	110	32	8-25	860	590	371	365	DZW20A	200	0.55	133
	80	310	230	180	148	115	121	34	8-25	892	590	371	365	DZW30A	300	0.75	165
	100	350	265	210	172	145	150	38	8-30	1013	590	371	365	DZW45A	450	1.1	220
	125	400	310	250	210	175	176	42	8-34	1184	810	515	470	DZW60A	600	1.5	292
	150	450	350	290	250	205	204	46	12-34	1250	830	450	470	DZW90	900	2.2	389
	200	550	430	360	312	265	260	54	12-41	1250	830	450	550	DZW120	1200	3.0	502
	250	650	500	430	382	320	313	60	12-41	1650	870	565	550	DZW180	1800	4.0	790
	300	750	585	500	442	375	364	70	16-48	1800	870	565	320	DZW250	2500	5.5	910
	350	850	655	560	498	420	422	76	16-54	2030	1170	770	320	DZW350	3500	7.5	1610
	400	950	715	620	558	480	474	80	16-54	2250	1170	770	320	DZW500	5000	10	2512
	500	1150	815	724	635	584	576	89	24-54	-	1060	794	-	DZW8000	8000	13	-
16.0	40	260	175	125	92	75	76	32	4-27	670	590	371	365	DZW15A	150	0.37	118
	50	300	215	165	132	95	88	36	8-25	832	590	371	365	DZW20A	200	0.55	136
	65	340	245	190	152	110	110	44	8-30	880	590	371	365	DZW30A	300	0.75	175
	80	390	260	205	168	130	121	46	8-30	905	590	371	365	DZW30A	300	0.75	206
	100	450	300	240	200	160	150	48	8-34	1071	590	371	365	DZW45A	450	1.1	295
	125	525	355	285	238	190	176	60	8-41	1163	810	515	470	DZW60A	600	1.5	432
	150	600	390	318	270	205	204	66	12-41	1170	830	450	470	DZW90	900	2.2	601
	200	750	480	400	345	275	260	78	12-48	1440	830	450	550	DZW120	1200	3.0	853
	250	838	580	485	425	330	313	88	12-54	-	870	565	550	DZW180	1800	4.0	-
	300	965	665	570	510	380	364	100	16-54	-	870	565	320	DZW250	2500	5.5	-
20.0 25.0	50	350	210	160	128	95	70	40	8-25	813	590	371	365	DZW20A	200	0.55	129
	65	410	260	203	165	110	97	48	8-30	855	590	371	365	DZW30A	300	0.75	154
	80	470	290	230	190	160	116	64	8-34	1016	590	371	365	DZW45A	450	1.1	233
	100	550	360	292	245	190	138	66	8-41	1099	810	515	470	DZW60A	600	1.5	348
	125	650	385	318	270	205	170	76	12-41	1160	830	450	470	DZW90	900	2.2	-
	150	750	440	360	305	240	190	82	12-48	1240	830	450	550	DZW120	1200	3.0	-
	200	832	535	440	380	305	245	92	12-54	-	870	565	320	DZW180	1800	4.0	-
	250	991	670	572	508	380	319	110	16-58	-	870	565	230	DZW250	2500	5.5	-
