CQB-L磁力管道離心泵產品詳細說明：

概述
CQB-L磁力管道離心泵是在臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是最新一代的無泄漏管道離心泵.

特點
1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石墨M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積小；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m -3 /h;揚程為20-80m;功率為0.75-75Kw

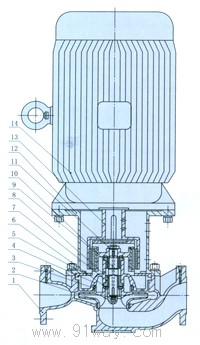

CQB-L磁力管道離心泵結構圖

1	泵殼	2	葉輪	3	密封環	4	軸承體
5	隔離套	6	止推環	7	軸承	8	軸套
9	軸	10	內磁鋼總成	11	螺母	12	聯接架
13	外磁鋼總成	14	電機

性能參數表

參數型號	流量 Q m3/h	揚程 H m	汽蝕余量NPSH m	轉速 n r/min	軸功率 Pa Kw	效率 η %	配帶電機功率 Kw
							介質密度g/cm3
							＜1	＜1.3	＜1.84
CQB32-125L	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	Y YB 801-2 0.75	Y YB 802-2 1.1	Y YB 90S-2 1.5
CQB32-160L	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	Y YB 802-2 1.1	Y YB 90S-2 1.5	Y YB 90L-2 2.2
CQB40-105L	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	Y YB 801-2 0.75	Y YB 802-2 1.1	Y YB 90S-2 1.5
CQB40-125L	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	Y YB 802-2 1.1	Y YB 90L-2 2.2	Y YB 100L-2 3.0
CQB40-160L	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	Y YB 90L-2 2.2	Y YB 100L-2 3.0	Y YB 112M-2 4.0
CQB40-200L	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	Y YB 112M-2 4.0	Y YB 132S1-2 5.5	Y YB 132S2-2 7.5
CQB50-85L	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	Y YB 801-2 0.75	Y YB 802-2 1.1	Y YB 90S-2 1.5
CQB50-105L	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	Y YB 802-2 1.1	Y YB 90S-2 1.5	Y YB 90L-2 2.2
CQB50-125L	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	Y YB 90L-2 2.2	Y YB 100L-2 3.0	Y YB 112M-2 4.0
CQB50-160L	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	Y YB 100L-2 3.0	Y YB 112M-2 4.0	Y YB 132S1-2 5.5
CQB50-200L	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	Y YB 132S2-2 7.5	Y YB 132S2-2 7.5	Y YB 160M1-2 11
CQB50-250L	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	Y YB 160M2-2 15	Y YB 160L-2 18.5	Y YB 180M-2 22
CQB65-125L	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	Y YB 100L-2 3.0	Y YB 112M-2 4.0	Y YB 132S1-2 5.5
CQB65-160L	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	4.34 5.07 5.48	32 43 44	Y YB 132S1-2 5.5	Y YB 132S2-2 7.5	Y YB 160M1-2 11
CQB65-200L	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	Y YB 160M1-2 11	Y YB 160M2-2 15	Y YB 160L-2 18.5
CQB65-250L	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	Y YB 160L-2 18.5	Y YB 180M-2 22	Y YB 200L1-2 30
CQB80-125L	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	Y YB 132S1-2 5.5	Y YB 132S2-2 7.5	Y YB 160M1-2 11
CQB80-160L	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	Y YB 160M1-2 11	Y YB 160M2-2 15	Y YB 160L-2 18.5
CQB80-200L	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	Y YB 160L-2 18.5	Y YB 180M-2 22	Y YB 200L1-2 30
CQB80-250L	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	Y YB 200L1-2 30	Y YB 220L2-2 37	Y YB 225M-2 45
CQB100-125L	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	36 56 57	Y YB 160M1-2 11	Y YB 160M2-2 15	Y YB 160L-2 18.5
CQB100-160L	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	Y YB 160L-2 18.5	Y YB 180M-2 22	Y YB 200L1-2 30
CQB100-200L	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	Y YB 200L1-2 30	Y YB 200L2-2 37	Y YB 225M-2 45
CQB100-250L	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	Y YB 225M-2 45	Y YB 250M-2 55	Y YB 280S-2 75
