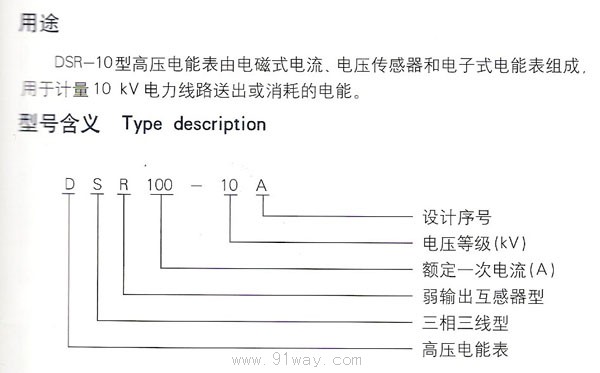

結構與特點

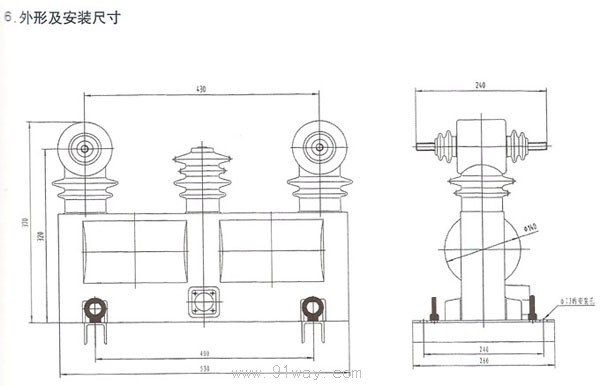

DSR-10型高壓電能表由環氧樹脂全澆注弱輸出組合型互感器以及一臺電子式電能表組成，可用于戶外或戶內�；ジ衅靼惭b在計量點的高壓線路上，電能表安裝在安全和適于觀察的地方。
A型高壓電能表使用A型組合互感器一臺，A型組合互感器包括二臺弱輸出電流互感器和二臺弱輸出電壓互感器。
B型高壓電能表使用B型組合互感器二臺，B型組合互感器包括一臺弱輸出電流互感器和一臺弱輸出電壓互感器。

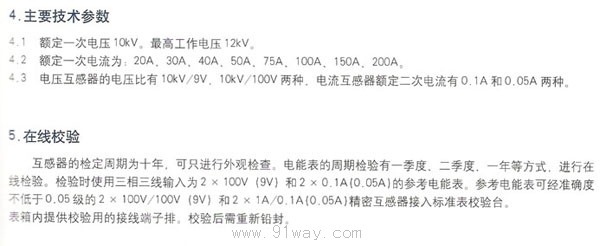

電流互感器的準確度不低于0.2級，電壓互感器的準確度不低于0.5級。電能計量的整體誤差不低于0.5S級。DSR—10型高壓電能表有如下優點：
1） 電能計量更公正。過去的高壓電能計量裝置的誤差通過電壓互感器，電流互感器，二次引線壓降和電能表的誤差用方和根法綜合。這種誤差綜合方法建立在對稱性與均勻性的假設下，只能作為定性的參考量，不能定義電能計量裝置的準確度等級。高壓電能表的誤差由高壓校表臺整體校驗，如同低壓電能表一樣有明確的誤差限。便于實施計量監督。
2） 節約大量鋼材、銅材以及絕緣材料。使用弱輸出互感器的10KV高壓電能表，由于二次負荷降低，電能計量裝置消耗的電能比傳統計量裝置有大幅度降低。符合我國建設資源節約型社會的國策。
3） 防竊電功能更強。傳統的計量箱只能采用封閉二次引線的方法防竊電。使用弱輸出組合互感器的高壓電能表除采用封閉二次引線的措施外，還可以采用封閉一次電流母線的方法。因?yàn)橐淮坞娏骺梢詥卧汛┬模��?dāng)電流母線為絕緣線時，就難以用短路一次接頭的方法竊電。對于打開表箱竊電的行為，多功能電能表有開箱蓋記錄功能和時段記錄功能，對于電表反轉，用電曲線異常等均有記錄。對于有更高要求的臺區，可以起用多功能電能表的信息發送功能，通過GPRS每小時向控制中心發送信息，及時得到報告并處理。
除了通過破壞計量裝置竊電外，另一種電量損失是技術上的竊電。根據電能表的原理，電能是通過電功率的時間積分得到的，而電功率是電壓和電流的乘積。電網中電壓量的失真通常不算嚴重，一般不會超過5%，但電流量的失真卻有越來越嚴重的趨勢。電流的失真是由于線路中的非線性元件造成的，例如電力機車的可控硅調速裝置，電熱器的半波調溫裝置，電解廠和電鍍廠的整流裝置，煉鋼廠的電弧爐等。在這些受污染的電力系統中，電流中的諧波含量往往超過20%，其中還含有直流分量。電流中的直流分量、諧波分量與電壓的基波正弦分量的乘積仍然是正弦量，周期積分的結果的零，也就是說，現有電能表不能計量用電企業消耗直流分量和諧波分量的電能。直流分量的存在還可以使電流互感器的鐵芯飽和，鐵芯的等效磁導率大幅度下降，交流誤差急劇增加。根據一些地區電量平衡統計，在電網諧波污染嚴重企業，供電部門損失的電量達到總用電量的20%以上。我們對電流互感器的半波電流誤差進行了驗證試驗，結果表明，在半波電流下，0.2級電流互感器在半波電流下的比值誤差達到－82%，相位誤差達到600′。為了電能計費的公正性，對諧波污染嚴重的用戶，需要使用能通過直流分量的寬頻電流互感器。高壓電能表裝備的寬頻電流傳感器采用霍爾和電磁復合結構，保證在用戶有意進行技術竊電的情況下也能避免電網損失。
4） 不會引發鐵磁諧振。10KV線路上的電壓互感器常常與線路電容發生鐵磁諧振，當出現分頻諧振時，產生很大的勵磁電流，把電壓互感器燒毀。對于裝有熔斷器的計量箱，把熔斷器燒毀后，電能不能計量，容易引發計量糾紛。緊湊型電壓互感器有高達30KΩ的一次直流電阻，使回路Q值降低到不能發生諧振的程度。

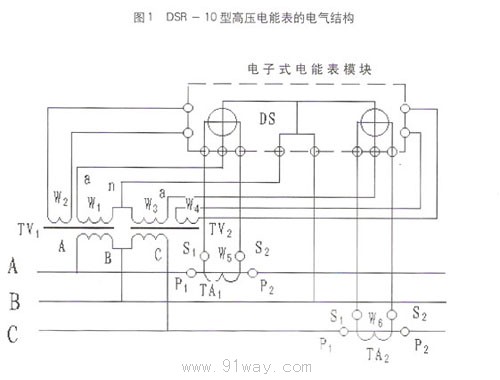

SR—10型高壓電能表的電氣結構如圖1所示。圖中，TV1和TA1是AB相弱輸出組合互感器，TV2和TA2是CB相弱輸出組合互感器，DS為電子式電能表模塊，可以對有功和無功電能進行正向與反向計量。

DSR-10型高壓電能表
