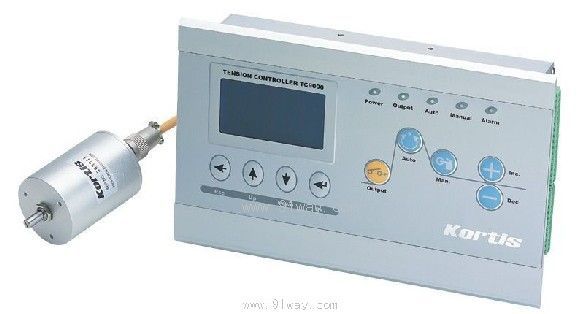

TC9000-NDA型張力控制器產品詳細說明：

TC9000-NDA張力控制器適用于采用浮輥控制張力的場合。它通過接收角度傳感器輸出的信號，經內部 PID運算處理后輸出信號，調節執行機構，以控制張力大小適應卷徑的變化。它可以用于開卷、收卷及送料等各個環節，能夠提供高精度、可重復的張力控制。其控制方式為恒張力控制，容易實現高速換卷，在加減速時有很好的緩沖吸收作用。特別適用于高速印刷機、高速分切機、高速復合機、繞線機等。

功能特點：

采用16位高精度D/A轉換器，輸出精度高達0.1%，張力控制更精確。
可以直接驅動磁粉（電磁）離合器/制動器，也可控制變頻、伺服等。
人性化界面設計，操作十分方便。
多行液晶顯示，中英文菜單，編程簡單，方便明了。
帶有存儲盒，可以將各種參數進行備份。
金屬外殼，堅固美觀，更具有很強的防電磁干擾功能。
插拔端子，接線安裝方便

端子名稱	項目	規格
[01]+SENSOR	電源輸出	+15VDC，角度傳感器電源正極。
[02]SENSOR IN	模擬量輸入	角度傳感器輸入信號端。
[03]GND	電源輸出	電源公共端。
[04]-SENSOR	電源輸出	-15VDC，角度傳感器電源負極。
[05]SHIELD		屏蔽端。
[11]0～10V	模擬量輸出	控制輸出0～10VDC用于功率放大器、伺服放大器等。
[12]0～24V	模擬量輸出	控制輸出0～24VDC直接驅動磁粉離合器／制動器等。
[13]OUT COM	模擬量輸出	控制器輸出控制電壓公共端。
[14]		備用。
[15]M1 1	數字量輸入	點動控制信號輸入端。
[16]M1 2	數字量輸入	PID增益設定信號輸入端。
[17]M1 3	數字量輸入	備用。
[18]RUN／STOP	數字量輸入	運行／停止信號輸入端。
[19]MIC	數字量輸入	數字量輸入公共端。
[20]ANG 1	模擬量輸入	模擬量信號1輸入端。
[21)ANG 2	模擬量輸入	模擬量信號2輸入端。
[22]ANG COM	模擬量輸入	模擬量輸入公共端。
[23]ALM NO	開關量輸出	報警信號輸出端。
[24]ALM COM	開關量輸出	報警信號公共端。
[25]OPTO+	工作電源	光電隔離電源輸入端(正極)。
[26]OPTO-	工作電源	光電隔離電源輸入端(負極)。
[27]DC24V+	工作電源	DC24V正極，電流在4A以上。
[28]DC COM	工作電源	DC24V負極。
