ZW8-12/630-20型戶外高壓真空斷路器(帶單隔離刀)產品詳細說明：

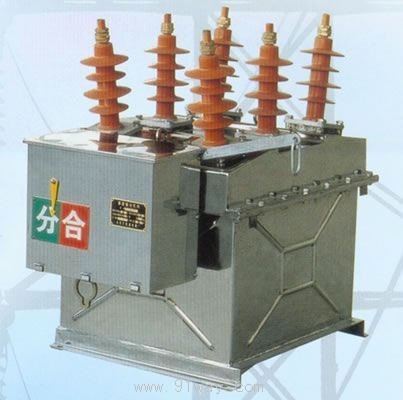

ZW8-12/630-20型戶外高壓真空斷路器(帶單隔離刀)

一、概述
ZW8-12/630-20型戶外高壓真空斷路器系三相交流50Hz戶外高壓開關設備。主要用于農網、城網的10KV系統，作為分、合負荷電流、過載電流及短路電流只用，也可以用于其它類似的場所。

二、主要技術參數

序號	項目		單位	參數
1	額定電壓		KV	12
2	額定電流		A	630
3	工頻耐壓(1min)		KV	42
4	雷電沖擊耐壓(峰值)		KV	75
5	額定短路開斷電流		KA	20
6	額定短路關合電流		KA	50
7	額定峰值耐受電流		KA	50
8	4S短時耐受電流		KA	20
9	額定操作順序		KA	分-0.3S-180S-合分
10	額定短路電流開斷次數		次	30
11	機械壽命		次	10000
12	儲能電機額定電壓		V	-24、-48、 ≈10、≈220
13	額定操作電壓 (配CT型彈簧操動機構)	分閘線圈合閘線圈	V	-24、-36、-48、 ≈10、≈220
14	過流脫扣器額定電流		A	5
15	動靜觸頭允許磨損厚度		mm	3
16	重量		kg	165

三、訂貨須知
訂貨時請說明
產品的型號、名稱、數量、開斷電流、所配電流互感器電流比、操作方式及使用場合。

四、ZW8-12/630-20型戶外高壓真空斷路器(帶單隔離刀)安裝尺寸：500×400
