您的位置：您的位置：首頁 → 儀器儀表 → 物位儀表 → 液位計 → UHZ-52系列磁性浮子液位計

產品名稱：

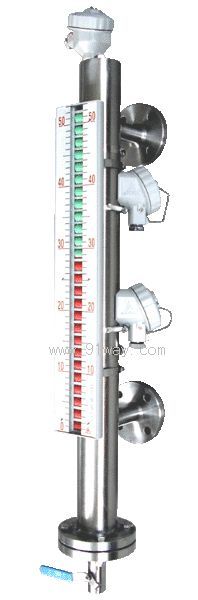

UHZ-52系列磁性浮子液位計

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 液位計

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

UHZ-52系列磁性浮子液位計產品詳細說明：

UHZ-52系列磁性浮子液位計適用于開放或壓力容器內的液位測量。基于它的特殊設計，這種儀表特別適用在有侵蝕性的、有害的或易燃性介質和惡劣的環境下使用。現場液位指示不需要電源。這種儀表還可選擇性地同時或分別安裝電遠傳系統和限位開關。

測量原理
這種儀表的操作原理是旁通管道式液體測量原理。測量管作為容器的一個旁通容器與其相連，這樣測量管內的各種條件與容器內的一樣。浮子內安裝永久磁鐵系統，將測量值通過磁耦合傳遞到指示器上。指示器上安裝線性刻度條，當液位變化時，浮子內磁鐵系統帶動磁翻板或浮子指示容器內相應的液位值。

磁性浮子液位計主要技術參數:
測量范圍：在500~8000mm測量范圍內，用戶可根據需要任意選擇。
現場指示精度：±10mm
介質溫度：-80~＋120℃
介質密度：≥0.45g/cm3
工作壓力：PN1.62.54.06.410.016.0MPa。壓力≥PN10.0MPa，請訂貨時注明。
介質粘度：≥1St（10-4/m2/S）
連接法蘭：DN20DN25，可根據用戶要求定做。

磁性浮子液位計特點:

結構簡單、堅固。先進的技術、先穎的設計。
抗壓，指示部分和測量部分密封隔離。
適合于惡劣的操作條件和環境條件。
對密度≥0.5kg/l的液體/液化氣具有可靠功能。
大型刻度條，便于讀數。
具有PTFE襯里或硬塑料等不同類型。
壓力：標準型≤4.0MPa的壓力，中壓型6.4MPa，高壓型≤10.0MPa\16.0MPa。
溫度：標準型≤150℃，中溫型≤200℃，高溫型≤450℃。
可進行密度差≥0.1kg/l的兩種液體介質之間的界面測量。
指示器可更換，增加限位開關和遠傳系統。
遠傳電流輸出4～20MA。磁性浮子液位計型號代碼：

UHZ-52/.../../../..-../..
1.2.3.4.5.6.
1、連接方式
C=水平安裝（側側安裝）
D=垂直安裝
E=底側安裝（入口垂直，出口水平）
F=頂側安裝（入口水平，出口垂直）
P=頂部安裝

2、材質

類型	測量管材質	測量管規格	法蘭材質	最大工作壓力（MPa）	最高介質溫度（℃）
UHZ-52/R1	1Cr18Ni9Ti	Φ72×2	1Cr18Ni9Ti	4.0	200
UHZ-52/R0	0Cr17Ni12Mo2Ti		0Cr17Ni12Mo2Ti
UHZ-52/R10	0Cr18Ni9Ti		0Cr18Ni9Ti
UHZ-52/R4	304		304
UHZ-52/R4L	304L		304L
UHZ-52/R6	316		316
UHZ-52/R6L	316L		316L
UHZ-52/RP＊	316內襯PTFE		316
UHZ-52/PP＊	PP	Φ63×3	PP	0.6	100
UHZ-52/RV＊	PVC		PVC		40
UHZ-52/RD＊	PVDF		PVDF		150

（浮子材料詳見浮子選型）
3、限位開關控制點與控制形式
MC、KD、KS、Ksa（詳見127頁）
-Exd -K1 =下限
-K2 =上限-KK1=上、下限
-KK2=上、下限-C =單刀單擲常閉
-o=單刀單擲常開--pc=單刀單擲常閉
--po=單刀單擲常開
4、電信號
Es=電遠傳型（二線制，輸出4～20MA）Exi=電遠傳型（ExiaIICT6，本安型）
Exd=電遠傳型（ExdIICT6，隔爆型）
5、測量分類
T=界面探測
6、測量管附加形式
B=帶保溫夾套的測量管AG=低溫型（-40℃） TR=低溫型（-200℃） HR=高溫型
HP=高壓型 IC-TR=超低溫型，帶保溫套 IC-HR=高溫型，帶保溫套
磁性浮子液位計技術參數:

用戶負責嚴格遵守我們儀表的應用和技術條例

測量范圍
基準型UHZ-52/C（D、E、F）/R10.3～6m
UHZ-52P/R10.3～2.5m
可選型UHZ-52C/R10.3～9m（不能用于Ex類型）

精度±10mm

最小介質密度
標準型UHZ-52/C（D、E、F）/R10.5～3.0kg/l
UHZ-52P/R10.8～3.0kg/l
其它見“浮子選型表"

粘度≤5000MPa.s

工作壓力標準型4.0MPa，中壓型6.4MPa，高壓型10.0MPa、16.0MPa
（視材質、法蘭額定壓力和浮子耐壓能力而定）

指示器刻度單位
標準型 cm/m線性刻度
可選型英寸/英尺，%（或按用戶要求而定）

指示器防擴等級IP65

介質溫度
標準型 ≤150℃
可選型中溫型≤200℃，高溫型≤450℃，
UHZ-52/R1/Exi（Exd）-20℃～60℃
（帶有電遠傳裝置的現場指示器）
UHZ-52/R1/（用于危險場合現場指示）-20℃～200℃
磁翻板指示器

連接法蘭…根據DIN2501標準（中壓、高壓請向制造廠另行索取）
標準型
UHZ-52/C（D、E、F）/R1 DN25，PN4.0
UHZ-52/P/R1DN150，PN1.6
UHZ-52/C/RPDN25，PN16
PP，PV，PDDN25，PN0.6

可選型
UHZ-52/C（D、E、F）/R1 DN15～DN25，PN1.6或PN4.0
UHZ-52/P/R1DN200，PN1.6
如果設備有入孔，UHZ-52/P/R1可選DN40～DN125，PN1.6
UHZ-52/C/RPDN15～DN50，PN1.6
PP，PV，PDDN15～DN50，PN0.6或PN1.0
保溫夾套連接法蘭DN15，DN4.0，PN0.6或PN1.0
注：對于其它法蘭標準和額定壓力按用戶要求而定。

遠傳輸出 4～20mA

PVC和PP的允許膨脹系數=0.12～0.15mm/m℃。
磁浮子選擇
浮子的選擇要考慮液體的壓力、溫度、密度的作用。另外，選擇材料時必須考慮要求的耐腐蝕程度和正確的磁鋼系統的使用。

標準類型
UHZ-52/C（D、E、F）磁浮子
浮子號	形狀	浮子尺寸規格	浮子材料	介質最小密度	最大工作壓力				介質密度
		浮子尺寸規格	浮子材料	介質最小密度	20℃	100℃	200℃	300℃	最低	最高
		mm		Kg/l	MPa	MPa	MPa	MPa	℃	℃
1	圓柱形	φ64×200×1.0	1Cr18Ni9Ti	0.82	5.0	4.5	3.7	3.2	-200	400
2	圓柱形	φ64×200×0.5	1Cr18Ni9Ti	0.55	1.6	1.2	1.0	0.9	-200	400
3	圓柱形	φ64×208×0.6	Ti	0.5	2.0	1.6	1.0	0.6	-200	300
4	圓柱形	φ64×208×1.0	Ti	0.6	6.0	4.0	2.5	1.6	-200	300
5	圓柱形	φ64×120×2.0	PVC	0.85	2.5	-	-	-	10	40
6	圓柱形	φ64×200×2.0	PP	0.8	3.2	-	-	-	10	80
7	圓柱形	φ64×145×2.5	PVDF	0.9	0.9	-	-	-	-40	100
UHZ-52/C（D、E、F）/Exi （帶電遠傳的就地指示器）
1	圓柱形	φ64×200×1.0	1Cr18Ni9Ti	0.82	4.0	4.0	-	-	-20	100
2	圓柱形	φ64×200×0.5	1Cr18Ni9Ti	0.55	1.6	1.2	-	-	-20	100
3	圓柱形	φ64×208×0.6	Ti	0.5	2.0	1.6	-	-	-20	100
4	圓柱形	φ64×208×1.0	Ti	0.6	4.0	4.0	-	-	-20	100
UHZ-52/C（D、E、F）就地指示器
1	圓柱形	φ64×200×1.0	1Cr18Ni9Ti	0.82	4.0	4.0	3.7	-	-20	200
2	圓柱形	φ64×200×0.5	1Cr18Ni9Ti	0.55	1.6	1.2	1.0	-	-20	200
3	圓柱形	φ64×208×0.6	Ti	0.5	2.0	1.6	1.0	-	-20	200
4	圓柱形	φ64×208×1.0	Ti	0.6	4.0	4.0	3.0	-	-20	200
UHZ-52/P/R1磁浮子
1	圓球	φ150	1Cr18Ni9Ti	1.0	1.6	1.0			-20	200
2	圓球	φ150	1Cr18Ni9Ti	1.0	1.6	1.0			-20	200

注意！浮子檢驗壓力=最大允許工作壓力的1.5倍。中壓、高壓；中溫、高溫請向制造廠索取。

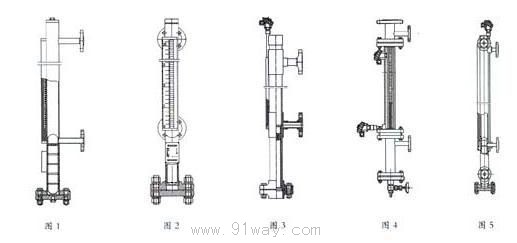

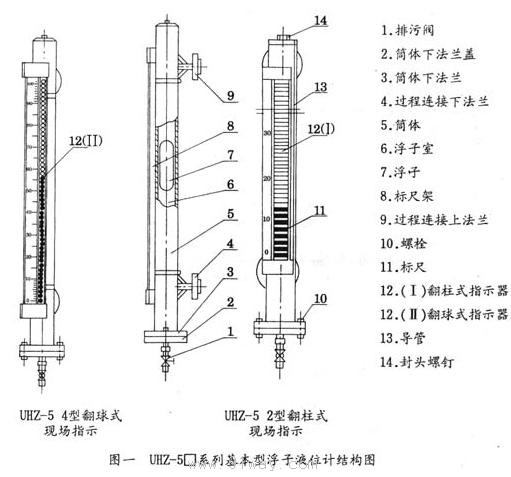

UHZ-52系列磁性浮子液位計（示意圖）
