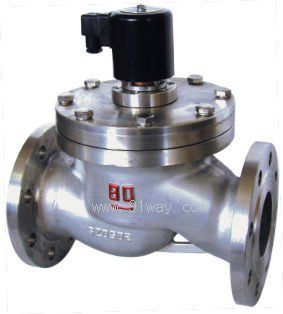

ZCZP蒸汽電磁閥產品詳細說明：

ZCZP電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸氣設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸蒸汽管道進行二位式自動控制和遠程控制。ZCZP蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自制系統。

ZCZP蒸汽電磁閥技術參數 ：

工作介質	蒸汽及其他無腐蝕性氣體
介質溫度℃	≤200
工作壓力 MPa	1.6
工作壓差 MPa	0.05～1.6					0.1～1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數 KV
泄漏量 ml/min	按JB/T7352-94·F規定
公稱通徑 mm	15	20	25	32	40	50	65	80	100	125	150
功　　耗	50VA

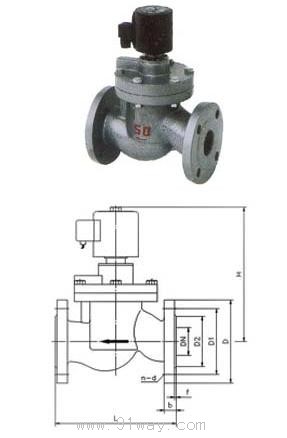

ZCZP蒸汽電磁閥安裝尺寸 ：

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	95	65	46	14	2	4-φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-φ14
25	148	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120	1 1/4	221	180	140	100	76	18	3	4-φ18
40	182	140	1 1/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				265	290	185	145	118	20	3	4-φ18
80				276	310	200	160	132	20	3	8-φ18
100				373	350	220	180	156	22	3	8-φ18
125				416	400	250	210	184	22	3	8-φ18
150				400	480	285	240	211	24	3	8-φ22
