ZCM煤氣電磁閥產品詳細說明：

ZCM電磁閥適用于城市煤氣，液化石油氣，天然氣等到多種煤氣為加熱燃燒介質路何等二位式通斷切換。進行溫度自動控制的執行機構。它廣泛應用于紡織業，印刷業的煤氣熱定型和玻璃，燈炮業的窯爐加熱及其它行業的煤氣加熱自控系數。

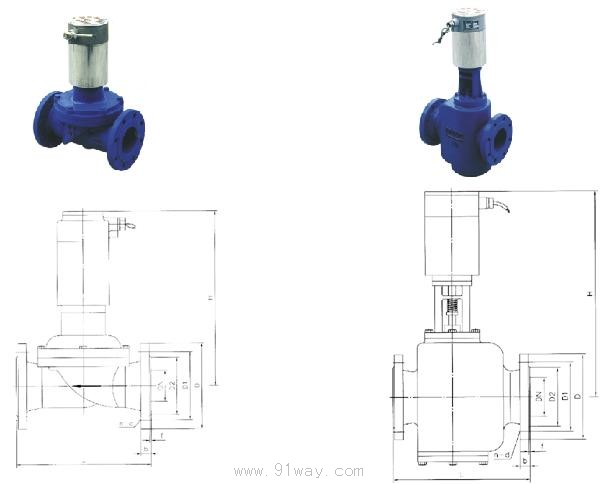

ZCM煤氣電磁閥常開型外形連接尺寸：

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸				法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	154	130	95	65	46	14	2	4-φ14
20	153	92	3/4	154	150	105	75	56	16	2	4-φ14
25	153	110	1	156.5	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	178	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	186	200	150	110	84	18	3	4-φ18
50	192	162	2	193	230	165	125	99	20	3	4-φ18
65				461	290	185	145	118	20	3	4-φ18
80				481	310	200	160	132	22	3	8-φ18
100				531	350	220	180	156	24	3	8-φ18
125				551	400	250	210	184	26	3	8-φ18
150				627	480	285	240	211	26	3	8-φ22
200				725	600	340	295	266	26	3	8-φ22
250				842	730	395	350	319	28	3	12-φ22
300				872	850	445	400	370	28	4	12-φ22
350					980	505	460	429	30	4	16-φ22

ZCM煤氣電磁閥常閉型外形連接尺寸：

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸				法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4-φ14
20	153	92	3/4	210	150	105	75	56	16	2	4-φ14
25	153	110	1	210	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	221	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				390	290	185	145	118	20	3	4-φ18
80				401	310	200	160	132	22	3	8-φ18
100				408	350	220	180	156	24	3	8-φ18
125				424	400	250	210	184	26	3	8-φ18
150				515	480	285	240	211	26	3	8-φ22
200				540	600	340	295	266	26	3	8-φ22
250				573	730	395	350	319	28	3	12-φ22
300				608	850	445	400	370	28	4	12-φ22
350				700	980	505	460	429	28	4	12-φ22

ZCM煤氣電磁閥性能參數：

工作介質		空氣、煤氣、液化氣、天然氣
介質溫度(℃)		-20--+80									環境溫度℃			-40--+60
公稱壓力(Mpa)		1.0
工作壓差(Mpa)		0-0.03												0-0.01
電源電壓		AC220V,其余規格可作特殊訂貨(36v,380v,12v,24v)
支持方式		垂直安裝
使用壽命/額定流量系數(KV)		按JB/T352-94規定
泄漏量(m1/min)		按JB/T352-94.F規定
公稱通徑(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
功耗(A)	直流	26			33			80			140			220
	交流	26			33			80			140			220
工作電流(A)	直流	0.13			0.17			0.41			0.71			1.10
	交流	0.13			0.17			0.41			0.71			1.10
防爆標志		Exd DIIBT4
