一、產品綜述
PK6023模塊是一智能型電參數采集模塊,可測量三相電流、電壓的真有效值,有功功率、無功功率、功率因數、頻率、電能等參數，其輸出為RS-485數字信號:有三相電壓、電流、有功功率、無功功率、功率因數、頻率、電能等參數�？纱�替電壓、電流、功率、功率因數、頻率等變送器，及測量這些變送器的輸入模塊。并帶2路開關量輸入及2路開關量輸出（1路可設置為各參數上下限報警輸出）。

二、PK6023三相智能電量變送器主要技術參數
輸入范圍--- 交流45-65Hz
電壓量程(相電壓):60V、100V、200V、250V、400V、500V (或按用戶要求制作)
電流量程:1A、5A、10A (或按用戶要求制作)
開關量輸入： 2路，無源空觸點輸入，或邏輯電平0：0～+0.5V或短接，
邏輯電平1：+3V～+30V或開路。
數據輸出--- 三相電壓Ua,Ub,Uc,三相電流Ia、Ib、Ic的真有效值,頻率F,總有功功率P,總無功功率Q，總視在功率S,總功率因數PF，每相有功功率Pa,Pb,Pc,每相無功功率
Qa,Qb,Qc,每相功率因數PFa,PFb,PFc,每相視在功率Sa,Sb,Sc,正向有功電度,反向有功電度,正向無功電度,反向無功電度.開關量輸出--- 2路：三極管集電極開路輸出；輸入開路電壓< 30V，吸入電流<200mA，功耗<500mW�？沈寗永^電器。其中第0路DO0可設置為各參數的上下限報警輸出；
參數類型可設定，報警上下限可設定。
輸出接口--- RS-485： 二線制、通訊距離：1200米、±15KV ESD保護
通訊協議--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等級--- 電壓,,電流 0.2級
有功功率,無功功率,功率因數 0.5級
正反向有功電度 0.5級
正反向無功電度 1.0級
頻率 0.2級
隔離耐壓--- 1000VDC
供電電源--- +8~30VDC,功耗<0.5W; 85~265VAC
工作溫度--- -20~75℃
存貯條件--- -20℃～+80℃（RH:5%～95%不結露）
儀表規格--- 外形尺寸: 71mm * 113mm * 59mm
安裝方式:DIN導軌卡裝

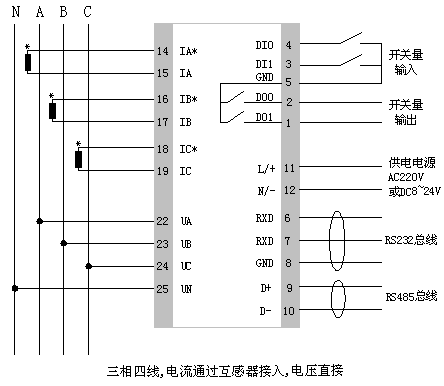

三、PK6023三相智能電量變送器典型接線示意圖

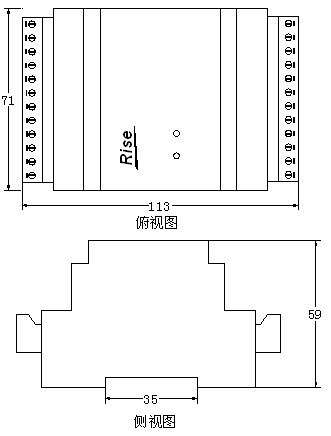

四、外形尺寸

.....單位：mm
