SB,SBG,SBG-L系列隔離電源變壓器產品詳細說明：

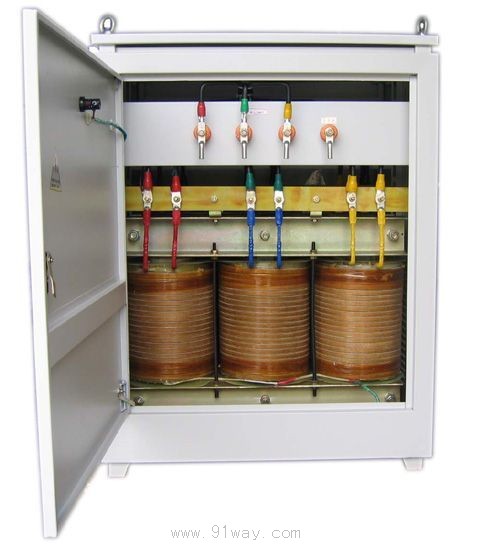

SB,SBG,SBG-L系列隔離電源變壓器

用隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司為客戶設計生產高質量的隔離變壓器。

特性優點：
高度隔離
N-G性能良好
高度共模干擾抑制
將△轉換為Y或Y至△
電壓抽頭容易轉換
按用戶的特殊性能要求設計
應用：
加裝在穩壓電源的輸入或輸出端
需要隔離和屏蔽的任何系統
隔離變壓器加裝在穩壓電源的典型應用
一、在電源輸入端接入隔離變壓器（三角/星形）
1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。
2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。
二、在電源輸出端接入隔離變壓器（星形/三角）
1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。
2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。
型號規格
（1）（D）SB電源變壓器：能改變輸入或輸出電壓的變壓器
（2）（D）SBG隔離電源變壓器：能處理電網電源干擾的屏蔽型變壓器；
（3）（D）SBG-L抗干擾電源變壓器：能處理電網電源及負載產生干擾脈沖的凈化變壓器。

SB,SBG,SBG-L系列隔離電源變壓器技術指標

1 輸入額定電壓：三相380V或單相220V
2 工作頻率：50Hz-60Hz
3 效率：≥98%
4 溫升：<85℃
5 波形畸變：<0.1%
6 絕緣強度：2000V， 1分鐘無擊穿
7 絕緣電阻：繞阻對地絕緣電阻 三相 ≥3.8M歐米茄； 單相 ≥2.2M歐米茄
使用條件
1 適用海拔高度：≤5000m
2 環境溫度：-15℃～+40℃
3 相對濕度：≤85%
4 安裝場所應無嚴重影響穩壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5 凡不符合上述使用條件的，應與我們協商確定。
