S-60型開關電源產品詳細說明：

S-60型開關電源

低價格、高可靠
105℃輸出電容器
全球適用AC輸入電壓
效率高、工作溫度低
軟啟動電流、有效降低AC輸入沖擊
有短路保護、過載保護
體積小、重量輕
100%滿負荷燒機測試
內裝EMI濾波器、紋波極小

型號 性能	S-60-5	S-60-12	S-60-15	S-60-24
直流輸出電壓	5V	12V	15V	24V
輸出電壓容差(注2)	±2%	±1%	±1%	±1%
額定輸出電流	12A	5A	4A	2.5A
輸出電流范圍	0-12A	0-5A	0-4A	0-2.5A
紋波及噪音(注3)	120mVp-p	120mVp-p	150mVp-p	150mVp-p
進線穩定度(注4)	±0.5%	±0.5%	±0.5%	±0.5%
負載穩定度(注5)	±1%	±0.5%	±0.5%	±0.5%
直流輸出功率	60W	60W	60W	60W
效率	73%	76%	77%	79%
直流電壓可調范圍	+10,-5%	±10%	±10%	±10%
輸入電壓范圍	100～240VAC 47～63Hz;120～370VDC
輸入電流	2A/115V 1A/230V
沖擊電流	冷啟動電流 30A/115V 60A/230V
漏電流	< 3.5mA/240VAC
過載保護	150%～200% 切斷輸出 復位:自動恢復
過電壓保護	115%～135%
高溫保護	……
溫度系數	±0.03%/℃(0～50℃)
啟動、上升、保持時間	800ms,50ms,10ms/115VAC 300ms,50ms,80ms/230VAC
抗震性	10～500Hz,2G 10min./1周期,時長60分,各軸
耐壓性	輸入輸出間:3KVAC,輸入與外殼:1.5KVAC,輸出與外殼:0.5KVAC
隔離電阻	輸入輸出間,輸入與外殼，輸出與外殼：500VDC/100MΩ
工作溫度、濕度	-10℃～+50℃,20%～90%RH
存儲溫度、溫度	-20℃～+85℃,10%～95RH

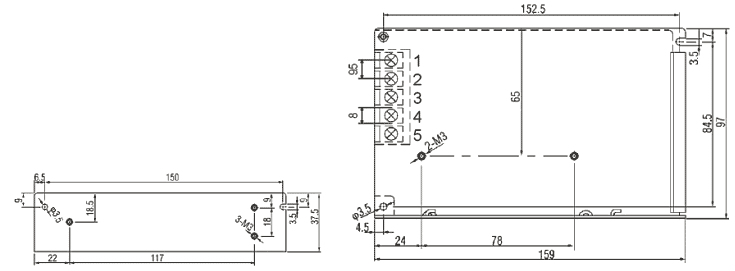

外形尺寸	159*97*38mm
重量	0.55Kg
安全標準	UL1012,EN60950
EMC標準	EN55022,EN55024,EN61000,IEC801-2,3,4,IEC555-2
其它性能	……

注：
1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、C2,3,6必須拆除
