S-100型開關電源產品詳細說明：

低價格、高可靠
105℃輸出電容器
全球適用AC輸入電壓
效率高、工作溫度低
軟啟動電流、有效降低AC輸入沖擊
體積小、重量輕
100%滿負荷燒機測試
內裝EMI濾波器、紋波極小

型號 性能	S-100-3	S-100-5	S-100-7-5	S-100-12	S-100-15	S-100-24	S-100-27	S-100-48
直流輸出電壓	3V	5V	7.5V	12V	15V	24V	27V	48V
輸出電壓容差(注2)	±2%	±2%	±1%	±1%	±1%	±1%	±1%	±1%
額定輸出電流	20A	20A	13.6A	8.5A	6.7A	4.5A	3.7A	2A
輸出電流范圍	0-20A	0-20A	0-13.6A	0-8.5A	0-6.7A	0-4.5A	0-3.7A	0-2A
紋波及噪音(注3)	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p
進線穩定度(注4)	±0.5%	±0.5%	±0.5%	±0.3%	±0.3%	±0.2%	±0.2%	±0.2%
負載穩定度(注5)	±0.5%	±0.5%	±0.5%	±0.3%	±0.3%	±0.2%	±0.2%	±0.2%
直流輸出功率	60W	100W	102W	102W	100.5W	108W	99.9W	96W
效率	70%	78%	80%	81%	81%	84%	84%	84%
直流電壓可調范圍	2.85-3.3V	4.75-5.5V	6.75-8.25V	10.8-13.2V	13.5-16.5V	21.6-26.4V	26-32V	43.2-52.8V
輸入電壓范圍	85～132VAC/180～264VAC 選擇47～63Hz;255-370VDC
輸入電流	1.9A/115V 1A/230V
沖擊電流	冷啟動電流 30A/115V 60A/230V
漏電流	< 1mA/240VAC
過載保護	115%～150% 切斷輸出　復位:重新啟動
過電壓保護	……
高溫保護	……
溫度系數	±0.03%/℃(0～50℃)
啟動、上升、保持時間	200ms,100ms,20ms
抗震性	10～500Hz,2G 10min./1周期,時長60分,各軸
耐壓性	輸入輸出間:1.5KVAC,輸入與外殼:1.5KVAC,輸出與外殼:0.5KVAC
隔離電阻	輸入輸出間,輸入與外殼,輸出與外殼:500VDC/100MΩ
工作溫度、濕度	-10℃～+50℃,20%～90%RH
存儲溫度、溫度	-20℃～+85℃,10%～95RH

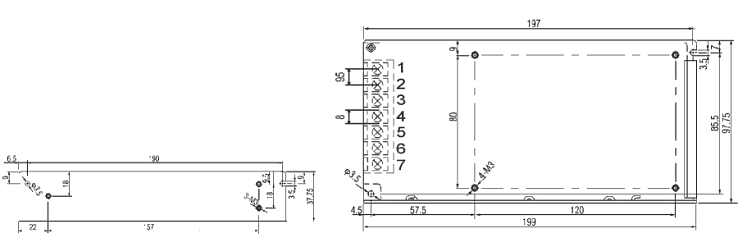

外形尺寸	199*98*38mm
重量	0.65Kg
安全標準	滿足UL1012
EMC標準	EN55022,EN55024,EN6100
其它性能	……

注：
1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
