您的位置：您的位置：首頁 → 變電設備 → 調壓器 → 電子調壓器 → KT系列可控硅調壓器

產品名稱：

KT系列可控硅調壓器

型號規格：

放大圖片

產品類別：

常規產品 -- 變電設備 -- 電子調壓器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

KT系列可控硅調壓器產品詳細說明：

結構特點：
KT系列可控硅調壓器是移相觸發型的晶閘管交流電力控制器．主電路為可控硅(晶閘管)反并聯電路，采用功率可控硅作為主電路的控制開關元件，通過控制可控硅的導通角來調節負載的電功率，廣泛應用于工業各領域的電壓、電流、功率的調節。本產品采用了先進的單片計算機控制電路，

內設 PI調節器，可實現恒壓控制或恒流控制，并具有過流保護、軟啟動和脈沖封鎖功能，觸發輸出為寬脈沖列。
產品是玻璃制造廠電加熱系統溫度控制的理想電源裝置。
產品可以直接控制帶有變壓器的感性負載，以便于電源負載之間的匹配，同時也可用于電阻性負載的場合。
　　

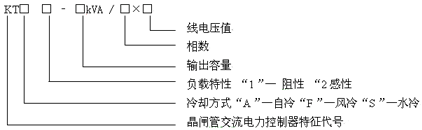

型號及意義

基本參數及主要技術性能
基本參數：
4.1 觸發輸出：寬脈沖列　脈沖寬度： 180°-α(0-9.5ms)　脈沖電流峰值：≥ 500mA
脈沖電壓峰值：≥ 6V 　脈沖列調制頻率： 10KHz
4.2 移相范圍：0-170°
4.3 調節特性：恒流，恒壓精度1%，起動時間小于5秒。
4.4 反饋信號輸入　反饋電壓：交流 380V；　反饋電流：交流 5A；
4.5 輸入控制信號：直流4-20mA或外接給定2.2K電位器。
4.6 過流保護整定范圍：0.7-3倍額定電流。
4.7 保護繼電器負荷：AC 220V 3A．
4.8輸入電壓：流380V±10% 50Hz．
4.9 控制信號： 4-20mA

主要技術性能指標

額定輸出容量 kVA	相數 m	頻率 f	額定輸入電壓 I1X （ V ）有效值	額定輸出電壓 I2X2 （ V ）有效值	額定輸出電流 I2X （ A ）有效值	控制電流 mA	控制回路輸入阻抗（ kΩ ）
32	3	50	380	0-375	50	4-20	0.5
56	3	50	380	0-375	85	4-20	0.5
63	3	50	380	0-375	96	4-20	0.5
80	3	50	380	0-375	122	4-20	0.5
125	3	50	380	0-375	190	4-20	0.5
160	3	50	380	0-375	243	4-20	0.5
250	3	50	380	0-375	380	4-20	0.5
320	3	50	380	0-375	486	4-20	0.5
500	3	50	380	0-375	758	4-20	0.5
600	3	50	380	0-375	910	4-20	0.5
800	3	50	380	0-375	1214	4-20	0.5
1000	3	50	380	0-375	1518	4-20	0.5

額定輸出容量 (kVA	相數 m	頻率 f	額定輸入電壓 I1X （ V ）有效值	額定輸出電壓 I2X2 （ V ）有效值	額定輸出電流 I2X （ A ）有效值	控制電流 mA	控制回路輸入阻抗（ kΩ ）
9	1	50	380	0-375	24	4-20	0.5
16	1	50	380	0-375	43	4-20	0.5
32	1	50	380	0-375	86	4-20	0.5
56	1	50	380	0-375	148	4-20	0.5
63	1	50	380	0-375	165	4-20	0.5
80	1	50	380	0-375	213	4-20	0.5
125	1	50	380	0-375	333	4-20	0.5
160	1	50	380	0-375	421	4-20	0.5
250	1	50	380	0-375	658	4-20	0.5
320	1	50	380	0-375	842	4-20	0.5
500	1	50	380	0-375	1316	4-20	0.5
600	1	50	380	0-375	1579	4-20	0.5

KT系列可控硅調壓器（示意圖）
