DS12系列直流快速斷路器產品詳細說明：

DS12/DS14系列直流快速斷路器適用于1500V及以下，額定電流6300A及以下的直流電路中作短路、過載保護之用。適用于電氣化鐵路、城市牽引、采礦、軋鋼、化工等方面的硅整流機組和直流電機組的保護開關。

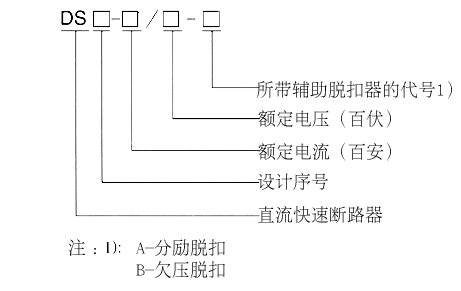

DS12系列直流快速斷路器型號及其含義：

DS12系列直流快速斷路器主要技術參數：

整定電流范圍A	分?jǐn)嗄芰Γ↘A） 6 （di/dt=3×10 A/S)	分?jǐn)鄷r(shí)過電壓/試驗電壓	全分?jǐn)鄷r(shí)間	限流系數	機械壽命（次）	電壽命（次）
（0.8-2)Ie	30、40、50	≤3	30	≤0.65 ≤0.7	5000

型號 項目		DS12- 10/08	DS12- 20/08	DS12- 30/08	DS12- 60/08	DS14- 10/15	DS14- 20/15	DS14- 32/15	DS14- 63/15
額定電壓V		800V				1500V
額定電流A		1000	2000	3000	6000	1000	2000	3200	6300
額定電流范圍A		800-2000	1600-4000	2400-6000	4800-12000	800-2000	1600-4000	2400-6300	4800-12600
機械壽命（次）		5000	5000	4000	4000	5000	5000	4000	4000
電壽命（次）		500	400	200	100	500	400	200	100
合閘	電壓V （AC,DC）	220/28 110/56	220/28 110/56	220/34 110/68	220/56 110/78	220/28 110/56	220/28 110/56	220/34 110/68	220/56 110/98

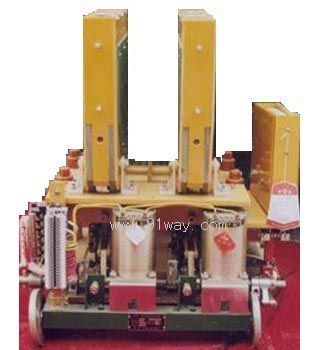

DS12系列直流快速斷路器
