GLB系列單螺桿抽油泵產品詳細說明：

GLB單螺桿抽油泵是一種新型的機械采油設備，它既適用于低粘度原油生產，又適用于高粘度油、高凝點油、高含蠟油、高含砂油及高含氣油的開采。是對常規抽油泵的有效補充，具有投資少、采油效率高、能耗低、安裝、作業、維修方便的特點，將成為采油生產中一種普遍使用的機械采油設備。為了更好地服務油田用戶，我公司在消化、吸收目前單螺桿抽油泵材料、結構優點的基礎上，組織人力、物力對該產品關鍵部件定子橡膠的耐磨、耐溶漲等性能進行了深入的研究，基本解決了橡膠耐磨的問題；地面驅動部分運轉平穩，噪聲低。隨著應用技術的日益完善，單螺桿油泵采油技術有著廣闊的應用前景。

　結構原理

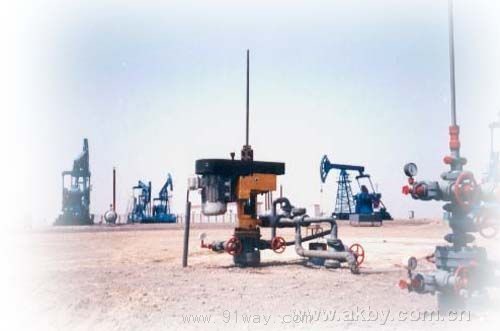

地面驅動單螺桿抽油泵是一種有桿抽油設備，它由泵體，地面驅動裝置和電器控制箱等組成。見附圖

1 泵體
泵體即單螺桿抽油泵，它由定子、轉子、油管短節、限位塊及接頭等組成。定子隨油管下井并錨定,轉子隨抽油桿下入并與定子配合形成多級密封腔。當地面驅動裝置通過抽油桿驅動轉子在定子中順時針轉動時，使轉定子多級密封腔由下而上運動，從而將原油舉升并送到地面。泵的下井深度與密封腔的級數有關，泵的排量與轉、定子導程及驅動裝置的轉速有關，泵的壽命主要與定子橡膠的性能有關。用戶在訂購螺桿抽油泵時應了解或告知下泵深度，油井供液量，井下主要腐蝕介質等情況，以便選擇相應的抽油泵。

2 地面驅動裝置
它主要有原動機（電機或柴油機），三角帶輪、齒輪組、防倒轉結構、承載部分、光桿卡子，密封盤根及機架等組成。通過皮帶輪、單級弧齒錐齒輪傳動實現電機減速，帶動驅動軸轉動，驅動軸與光桿間通過光桿卡子傳遞轉矩，從而帶動抽油桿、轉子轉動。本裝置采用電機驅動，并備有不同直徑的皮帶輪可以更換，以適應不同供液量的油井或同一油井供液量的變化。該裝置采用棘輪，棘爪式防倒轉機構，該機構可以在意外停電等情況下，防止抽油桿反轉造成抽油桿脫扣事故。在無電源的油井，我公司設計制造了柴油機驅動裝置，同樣起到抽油的作用。

3電器控制箱
該電器控制箱是專為螺桿抽油泵設計的電控設備，保證了電機正轉，以防抽油桿脫扣，具有優良的過載保護及短路的瞬時保護。

單螺桿抽油泵技術參數及理論排量表

整體型號 Integral Machine Model	驅動裝 置型號 Driver Equipment Model	配套電機		揚程(M)	抽油桿轉速 (r/min)	理論排量(M3/D)	最高粘度(50c Mpa.s)	抽油泵 型號	轉子連 接螺紋	錠子連接螺紋	錠子外徑(mm)	適用管 套直徑(mm)
		型號	功率
GLB40-42Q	GLB15/18-00	Y180L-6	11	800~1360	96	5.52	8000	GLB40-42	7/8"抽油桿扣	27/8"TBG	73	>=114
					173.4	10
GLB75-40Q	GLB15/18-00	Y180L-6	15	800~1400	96	10.36	7000	GLB75-40	7/8"抽油桿扣	31/2"TBG	90
					173.4	18.72
GLB75-48Q	GLB15/18-00	Y180L-6	15	1000~1600	96	10.36	6000	GLB75-48	CYG25	31/2"TBG	90
					173.4	18.72
GLB120-27Q	GLB15/18-00	Y180L-6	15	800~1200	96	16.58	6000	1GLB120-27	CYG25	31/2"TBG	90
					173.4	29.96
GLB120-36Q	GLB15/18-00	Y180L-6	18.5	1000~1500	96	16.58	6000	GLB120-36	CYG25	31/2"TBG	90
					173.4	29.96
GLB190-33Q	GLB15/18-00	Y180L-6	18.5	900~1400	96	26.26	6000	GLB190-33	CYG25	4"TBG	102	>=140
					173.4	47.44
GLB300-21Q	GLB15/18-00	Y180L-6	18.5	500~800	96	41.47	5000	GLB300-21	CYG25	4"TBG	102
					173.4	174.9
GLB500-14Q	GLB15/18-00	Y180L-6	18.5	300~600	96	69.12	5000	GLB500-14	CYG25	4"TBG	1
					173.4	124.84
