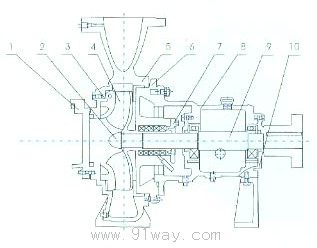

XZ型紙漿泵結構圖



結構說明
1、XZ型紙漿為單吸懸臂式結構，主要零件由泵體、葉輪后蓋、軸、懸架等組成。
2、從泵進口看，葉輪均為逆時針方向旋轉，泵為軸向吸入，徑向(中間)排出。
3、泵為后開門結構，維修時不必拆卸管路。
4、泵軸由兩個滾動軸承支承．或由兩個角接觸球軸承和滾珠軸承組成。采用稀油潤滑。
5、軸封采用填料或機戒密封型式，
6、開式葉輪適用于含用一定的氣液混輸并由于葉輪及側輪之間的間隙可以進行調整．可使葉輪保持恒定的間隙和連續高效性能。
7、泵通過彈性柱銷聯軸器由電機直接驅動。

產品概述
xz型紙漿泵是我公司生產的一種節能、高效產品，該產品，根據目前造紙工藝流程和實際使用情況，經我公司和浙江大學共同研究設計．利用國外芬蘭奧斯龍公司的先進技術而設計的漿泵，采用了開式三葉片葉輪，葉輪與側板之間間隙可以進行調整，使葉輪保持恒定的間隙和連續高效性能。葉輪無堵塞、 重量輕、效率高，運行平穩，電機功率比目前廣泛應用的漿泵配小至二個檔次，能得到高效節電的真正實惠。

XZ型紙漿泵性能范圍
流量：12 .5～1600m3/h
揚程：8～50m
紙漿濃度≤4％
工作溫度 ： ≤800c
當用戶對泵的性能、材料有特殊要求時，可根據用戶的要求，給予設計和生產。

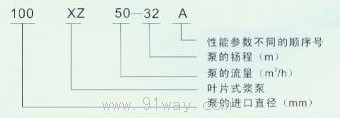

型號說明

XZ型紙漿泵性能參數
